Цифровая радиотелефонная профессиональная связь на крупных предприятиях

Для принятия обоснованного решения до инвестиций в оборудования, необходимо оценить, какие услуги будут поддерживаться в будущей сети профессиональной радиосвязи.

Если требуется:

  • полная интеграция с ведомственной телефонной сетью и полноценной дуплексной связью;
  • интенсивное групповое взаимодействие абонентов;
  • независимость от публичных сетей связи и сопутствующих фокусов недоступности сервисов;
  • гарантированность соединений;
  • частотное обеспечение в соответствие с нормами РФ;
  • приоритеты некоторых абонентов с возможностью автоматического разрыва соединений;
  • передача и отображение данных о местоположении абонентов во время разговора;
  • запись переговоров абонентов;
  • динамическая перегруппировка;
  • повышенный уровень безопасности, включая аутентификацию абонентских средств;

то выбор остановится на решениях стандарта TETRA, так как альтернативные решения лишь частично закрывают функционал сетей TETRA. Стандарт TETRA разработан на базе рекомендаций GSM и обладает уникальной частотной эффективностью,а соотношение скорости передачи полезных данных по отношению к полосе используемых частот превышает LTE. Открытость цифрового стандарта TETRA позволяет использовать с базовым оборудованием одного производителя абонентские терминалы другого.

Существуют около 10 производителей оборудования стандарта TETRA, однако только DAMM Cellular Systems A/S смогла предложить пользователям полностью IP решение способное работать на бюджетных каналах связи с числом базовых станций 999.  Кроме того, базовые станции DAMM BS422 могут быть размещены непосредственно рядом с антеннами и не требуют специальных помещений, в отличие от базовых станций других производителей, что позволит сэкономить до 20%  бюджета базовой станции.

Типы вызовов и услуг, поддерживаемых в системе DAMM TetraFlex:

  • индивидуальный вызов (абонент – абонент), в том числе в телефонном режиме;
  • групповой вызов (абонент – группа абонентов);
  • телефонный вызов (абонент – телефонная сеть);
  • аварийный вызов (обслуживание вне очереди);
  • пакетная передача данных;
  • передача текстовых сообщений (в т.ч. на русском языке) с уведомлением;
  • установка 15 приоритетов определенным категориям абонентов;
  • организация очередей в часы наибольшей нагрузки;
  • ограничение длительности разговоров в часы наибольшей нагрузки;
  • диспетчерская связь;
  • определение статуса абонента (вкл. / выкл. / занят);
  • определение номера вызывающего и номера говорящего;
  • динамическая перегруппировка (дистанционное объединение абонентов в группы);
  • аутентификация по уникальному серийному номеру радиостанции (TEI)
  • защита от внешнего вторжения в систему;
  • переадресация вызова по занятости / не ответу / не доступности;
  • режим прямой связи DMO – работа без базового оборудования.
  • передача пакетных данных в многоканальном режиме (аналог GSM GPRS)
  • низкое энергопотребление и высокая автономность;
  • активация радиоизлучения только при готовности занятия ресурса;
  • возможность расширения коммутационной емкости без аппаратных расширений;
  • синхронизация по IP (протокол IEE1588) без использования GPS;
  • установка уровней доступа позволяющих работать в условиях активации анти-дроновых систем радиоэлектронной борьбы;

 Достоинства применяемого решения:

  • до 4 частотных пар на одном BS422, в том числе стандартов TETRA, DMR Tier 2, DMR Tier 3;
  • 146-174, 410-430, 450-470 МГц с различными дуплексными разносами;
  • низкое энергопотребление BS422 – от 20Вт (ожидание) до 200 Вт(на 4 частотных пары);
  • всепогодное исполнение IP65;
  • неблокируемая многозоновая система;
  • высокая скорость соединения – от 0,15 до 0,3 с;
  • независимость от сетей общего пользования (GSM, ТфОП);
  • широкий набор услуг;
  • цифровой стандарт;
  • высокая частотная эффективность (4 логических канала на одной несущей частоте с шириной 25 кГц);
  • гарантированное качество голоса, даже в повышенной зашумленной акустической обстановке;
  • доступность канала при любой нагрузке;
  • интеграция в ведомственную телефонную сеть посредством IP или ISDN протоколов с поддержкой прямой нумерации (без донабора);
  • защита от внешнего вторжения в систему;

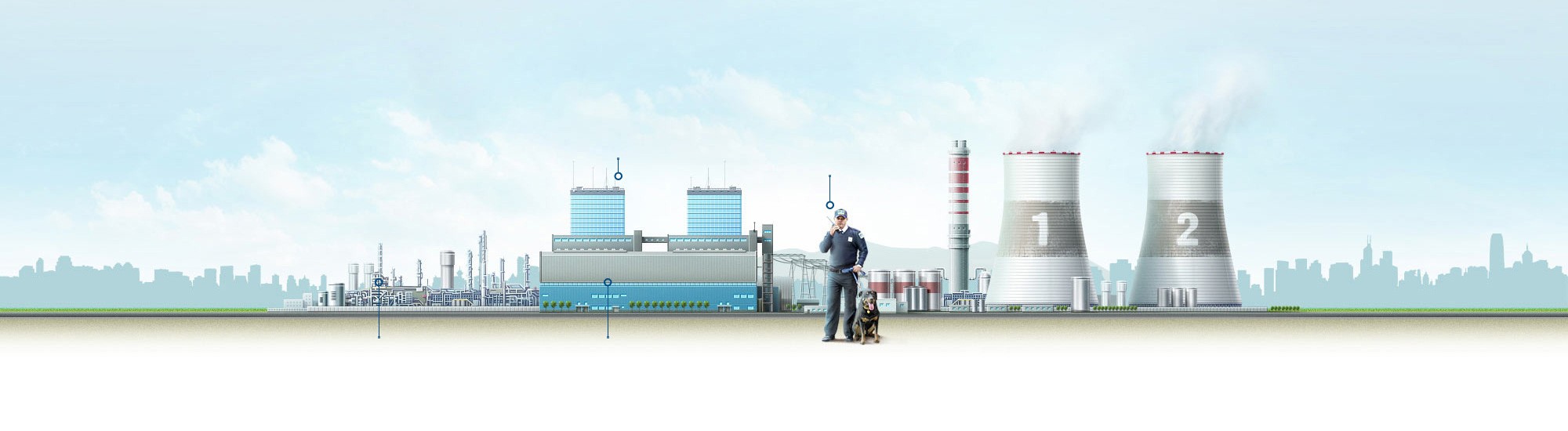

На иллюстрации представлено решение по организации радиотелефонной связи для нужд крупного предприятия. Стоит отметить, что внедрение решений на базе оборудования TetraFlex позволяет увеличить экономическую эффективность отдельных подразделений предприятия. В качестве абонентских радиостанций могут использоваться терминалы различных производителей. Интегра Про рекомендует в качестве обычных портативных терминалов SEPURA STP9040, STP9240, SC2024, SC2124, а в качестве взрывозащищенных STP8x040, категории защиты от пыли и влаги IP67 или IP68.

Для интеграции с существующими аналоговыми сетями радиосвязи заказчика могут использоваться специальные шлюзы, а также специально разработанное программное обеспечение Group Bridge.

При необходимости расширить зону радиопокрытия возможно применение ретрансляторов TETRA как для покрытия дополнительных открытых территорий, так и для помещений с низкой электромагнитной проницаемостью: подвальных и полуподвальных помещений, подземных сооружений. Обеспечение радиопокрытия во взрывоопасных зонах  возможно с помощью специальных ретрансляторов компании BHE имеющих категорию взрывозащиты ATEX II 2G EEx d (ia) IIB T4.

Таблица 1

Основные технические характеристики оборудования DAMM TetraFlex

Характеристика
Базовая станция DAMM TetraFlex BS422
Контроллер DAMM TetraFlex SB422
Размеры, мм340 х 250 х 205375 x 283 x 208
Вес, кг12до 12,5 (вкл. LiION АКБ)
ИсполнениеIP65IP65
Напряжение питания, В48 (специальная версия с 220В)48 / 220
Диапазон рабочих температур–40...+55 °С
(спецпакет: –70...+50 °С)
–40...+50°С
(с АКБ: –20...50 °С)
Мощность передатчика, Вт0.5...25
Потребляемая мощность, Вт20...20046 (без учета BS422/BS421)
Диапазон рабочих частот (прием / передача), МГц410...420 / 420...430
450...460 / 460...470
Интерфейсы для подключения к ведомственной телефонной сетиIP, FXO, FXS, ISDN BRI, ISDN PRI, GSM


Применяемое оборудование:

Узел связи DAMM — в составе нескольких BS422 (приемопередатчик, мощность на антенном разъеме до 25Вт), и до 2х SB422 (блок управления и коммутации со встроенным источником бесперебойного питания);

DAMM Dispatcher — Диспетчерский программный комплекс с русифицированным интерфейсом;

VoIP-E1 — медиашлюз с интерфейсом E1 PR ISDN EDSS1 (или SS7);

SEPURA STP9040, STP9240, STP8x040 — портативные радиостанции TETRA;

SEPURA SRG3900, SCG2229 — мобильные радиостанции TETRA.

Применение абонентских радиостанций SEPURA позволит включить аутентификацию абонентских радиостанции по уникальному электронному номеру TEI без дополнительных капиталовложений.

Более подробно о предлагаемом решении Вы можете узнать, обратившись по адресу: web@integra-pro.com


Примеры реализации предлагаемого решения.

География применения оборудования DAMM TetraFlex очень широка и мы затронем лишь несколько примеров для различных отраслей промышленности.

Электроэнергетика:

Калининградская ТЭЦ2 (Россия) — система DAMM TetraFlex в сочетании с ретрансляторами TETRA. Выполняемые задачи: Технологическая радиосвязь с записью переговоров абонентов. Обеспечение связью сотрудников при ЧС и техногенных катастрофах.DONG Energy (Дания) – многозоновая система DAMM TetraFlex. Выполняемые задачи: Технологическая радиосвязь с записью переговоров абонентов, передача телеметрии, диспетчерская связь.

Прегольская ТЭЦ (Россия) — система DAMM TetraFlex в сочетании с ретрансляторами TETRA. Выполняемые задачи: Технологическая радиосвязь с записью переговоров абонентов. Обеспечение связью сотрудников при ЧС и техногенных катастрофах.

DONG Energy (Дания) – многозоновая система DAMM TetraFlex. Выполняемые задачи: Технологическая радиосвязь с записью переговоров абонентов, передача телеметрии, диспетчерская связь.

Горнорудная промышленность:

Березитовый рудник (Россия) — система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая радиосвязь. Обеспечение связью сотрудников при ЧС и техногенных катастрофах.
— многозоновая система DAMM TetraFlex на различных объектах полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь, передача телеметрии с подвижных объектов, передача данных о местоположении подвижных объектов.
Xstrata  (Австралия) — система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь, передача телеметрии с подвижных объектов, передача данных о местоположении подвижных объектов.
BHP Billiton (Австралия) — многозоновая система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь, передача телеметрии с подвижных объектов, передача данных о местоположении подвижных объектов.
Hillgrove (Австралия) — многозоновая система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь, передача телеметрии с подвижных объектов, передача данных о местоположении подвижных объектов.
Newcastle Coal Gindalbie Metals (Австралия) – многозоновая система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь, передача телеметрии с подвижных объектов, передача данных о местоположении подвижных объектов.
Boliden (Австралия) — многозоновая система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь, передача телеметрии с подвижных объектов, передача данных о местоположении подвижных объектов.

Сборочные производства:

General Motors (Санкт-Петербург, Россия) — сегмент крупной операторской сети компании ЗАО «РадиоТел». Выполняемые задачи: Технологическая профессиональная радиосвязь.
Volvo Cars (Швеция) — система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь.

Сталелитейная промышленность:

Fortescue Metal Group (Австралия) — многозоновая система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь, передача телеметрии с подвижных объектов, передача данных о местоположении подвижных объектов.
Erdemir Iron and Steel Works Co.(Турция) — многозоновая система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь, передача телеметрии с подвижных объектов, передача данных о местоположении подвижных объектов.
Волжский трубный завод (Россия) — система DAMM TetraFlex полностью интегрированная в ведомственную телефонную сеть. Выполняемые задачи: Технологическая профессиональная радиосвязь.
