MT680 plus
Мобильная радиостанция с цветным дисплеем. 320-380 МГц (F1), 380-430 МГц (F3) или 405-475 МГц (F4). Мощность до 10Вт.
Версия B - поддержка ретранслятора DMO
Версия Е - GPS, поддержка ретранслятора DMO
Версия S - GPS, Bluetooth, поддержка ретранслятора DMO
MT680 plus – мобильный терминал, может быть использован в сетях профессиональной радиосвязи стандарта TETRA как в режиме DMO, так и TMO.
MT680plus имеет большой цветной дисплей диагональю 2.8 дюйма и разрешением 320х240 пикселей и глубиной цвета в 262000.
Мобильный терминал MT680plus стандарта TETRA предназначен для работы в самых невероятных условиях эксплуатации. С помощью аксессуаров MT680plus можно установить на столе, на приборной доске автомобиля, а также использовать в качестве модема только для передачи данных.
MT680 plus комплектуется опционально встроенным приёмником GPS.
В панель управления терминала встроен динамик громкой связи.
Штатный комплект включает: блок приемопередатчика радиостанции, кабель питания с предохранителем, микрофон с клавишей передачи, скоба крепления.
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
||
| Размеры (ВхШхГ), мм.
|
70x184x186 (терминал со стандартным блоком управления)
|
|
| Вес, г.
|
1853 | |
| Кол-во абонентских групп - TMO
|
6000 | |
| Кол-во абонентских групп - DMO
|
4000 | |
| Мощность встроенного динамика | 4 | |
| КЛИМАТИЧЕСКИЕ УСЛОВИЯ
|
||
| Рабочая температура °C
|
от -30 до +60
|
|
| Температура хранения °C
|
от -40 до +85
|
|
| Влажность
|
ETS 300 019-1-5 класс 5.1 и 5.2 EIA/TIA 603 (95%)
|
|
| Пыль и вода
|
IP54 со стандартной панелью управления
|
|
| РАДИОЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ | ||
| Диапазон частот TMO, МГц
|
320-380 (F1), 380-430 (F3), 405-475 (F4)
|
|
| Диапазон DMO, МГц
|
320-380 (F1), 380-430 (F3), 405-475 (F4)
|
|
| Шаг сетки частот, КГц
|
25
|
|
| Ширина диапазона перестройки частот (TMO), МГц
|
50, 70 соответственно диапазону
|
|
| Ширина диапазона перестройки частот (DMO), МГц
|
50, 70 соответственно диапазону
|
|
| Разнос частот передачи/приёма, МГц
|
10
|
|
| Мощность передатчика, Ватт
|
TETRA - 10 (Класс 2)
|
|
| Управление мощностью передатчика
|
ступени по 5 дБ
|
|
| Неравномерность уровня мощности, +/-, дБ
|
2
|
|
| Класс приемника
|
A и B
|
|
| Статическая чувствительность приемника, дБм
|
-116
|
|
| Динамическая чувствительность приемника, дБм
|
-106
|
|
| ХАРАКТЕРИСТИКИ GPS
|
||
| Количество одновременно работающих спутников
|
12
|
|
| Режим работы
|
Автоматический или полуавтоматический (A-GPS)
|
|
| Антенна GPS
|
вывод с разъёмом SMA для стандартных антенн GPS (питание 5 В, 25 мА)
|
|
| Чувствительность
|
-152 дБм/-182 дбВт
|
|
| Точность
|
5 метров (вероятность 50%)
10 метров (вероятность 95%) |
|
С помощью дополнительных платных лицензий можно активировать различные функции на терминалах.
Список лицензий:
| Код лицензии
|
Наименование на английском языке
|
Наименование на русском языке
|
| SW00053
|
Repeater
|
Функция ретранслятора DMO
|
| SW00065
|
SDS Template License
|
Функция работы с шаблонами SDS
|
| SW00066
|
Drive Test Application license
((B) not support; ((E/S) need license) |
Функция автоматической передачи служебных данных о качестве связи (требуется дополнительная инфраструктура). Версия В - не поддерживает, Версия E/S - лицензируется.
|
| SW00067
|
GCK License
|
Функция шифрования групповых переговоров (требуется дополнительная инфраструктура)
|
| SW00068
|
Hytera E2EE License
((B) not support; (E) need license; (S) free) |
Функция шифрования Hytera точка-точка (требуется наличие KMA (аппаратно-программного комплекса)). Версия В - не поддерживает, Версия E - лицензируется, Версия S - бесплатно.
|
| SW00069
|
Work Order License
((B/E) need license; (S) free) |
Функция обмена шаблонными сообщениями. Версия В/Е - лицензируется, Версия S - бесплатно
|
| SW00070
|
MSPD License
((B/E) need license; (S) free) |
Функция многоканальной передачи данных. Версия В/Е - лицензируется, Версия S - бесплатно
|
| SW00071
|
OTAP License
((B/E) need license; (S) free) |
Функция удаленного программирования радиостанции по эфиру (требуется дополнительная инфраструктура). Версия В/Е - лицензируется, Версия S - бесплатно
|
| SW00072
|
Route Trace License
((B) not support; ((E/S) need license) |
Функция отображения положения собеседника. Версия В - не поддерживает, Версия E/S - лицензируется.
|
| SW00082
|
Upgrading/Programming via BT License
((B/E) not support; ((S) need license) |
Функция программирования абонентской радиостанции через интерфейс BT. Версия В/E - не поддерживает, Версия S - лицензируется.
|
| SW00083
|
Temporarily Disabled Enhancement License
|
Функция временной блокировки радиостанции
|
| SW00084
|
Load Directed Roaming License
|
Функция управляемой регистрации на требуемой БС
|
| SW00085
|
SCK OTAR License
|
Не продаем
|
Для Mt680 plus доступны следующие аксессуары:
| DAMA1568AT41 | Мобильная антенна GPS/BD для мобильной радиостанции MT680. Арт.DAMA1568AT41 |
| DAMA1575AT41 | Мобильная антенна GPS для мобильной радиостанции MT680. Арт.DAMA1575AT41 |
| DAMA1590AT42 | Мобильная антенна GPS / ГЛОНАСС для мобильной радиостанции MT680. Арт.DAMA1590AT42 |
| GPS04 | Мобильная антенна GPS, разъем SMA, 1575MHZ для мобильной радиостанции MT680. Арт.GPS04 |
| PWC10 | Кабель питания для мобильной радиостанции для MT680. Арт.PWC10 |
| PWC12 | Кабель питания для мобильной радиостанции для MT680. Арт.PWC12 |
| PS16002 | Блок питания для базовой станции (Вход: 100 ~ 240 В переменного тока / 12VDC Выход: 13.6V DC 0 ~ 22A)
для мобильной радиостанции MT680. Арт.PS16002 |
| PS22002 (L), | Блок питания (Вход: 100 ~ 240 В переменного тока / 12VDC Выход: 13.6V DC 0 ~ 16A) для мобильной радиостанции для MT680. Арт.PS22002 (L), |
| PV8002 | Источник питания (вход: 24V DC / Выход: 12V DC 0 ~ 8.4A) для мобильной радиостанции MT680. Арт.PV8002 |
| PV8003 | Источник питания (вход: 48V DC / Выход: 12V DC 0 ~ 8.4A) для мобильной радиостанции MT680. Арт.PV8003 |
| SM16A2 | Водонепраницаемая тангента ,стандарт IP67 (RoEWS01HS) для мобильной радиостанции MT680. Арт.SM16A2 |
| SM16A1 | Тангента ,стандарт IP54 с логотипом Hytera для мобильной радиостанции MT680. Арт.SM16A1 |
| SM16A4 | Тангента с шумоподавителем,стандарт (IP67) для мобильной радиостанции для MT680. Арт.SM16A4 |
| SM09D1 | Внешний динамик, с логотипом Hytera для мобильной радиостанции MT680. Арт.SM09D1 |
| SM09D2 | Внешний динамик с каебелем 5м для мобильной радиостанции MT680. Арт.SM09D2 |
| SM27W1 | Беспроводной пульт ,Микрофон для мобильной радиостанции MT680. Арт.SM27W1 |
| SM19A2 | Тангента с клавиатурой для мобильной радиостанции MT680. Арт.SM19A2 |
| SM20A1 | Телефонная трубка для мобильной радиостанции MT680. Арт.SM20A1 |
| POA47 | Кнопка Bluetooth PTT для мобильной радиостанции MT680. Арт.POA47 |
| POA121 | Кнопка Bluetooth PTT (для S / T и BT4.0) для мобильной радиостанции MT680. Арт.POA121 |
| ECN27 | Гарнитура для мотоциклетного шлема для мобильной радиостанции MT680. Арт.ECN27 |
| SM10A1 | Настольный микрофон, с логотипом Hytera для мобильной радиостанции MT680. Арт.SM10A1 |
| POA44 | Ножной переключатель для мобильной радиостанции MT680. Арт.POA44 |
| POA76 | Автомобильный микрофон в солнцезащитный козырек (используется с POA117) для мобильной радиостанции MT680. Арт.POA76 |
| POA77 | Автомобильный микрофон в солнцезащитный козырек (используется с POA117)) для мобильной радиостанции MT680. Арт.POA77 |
| POA85 | Ножной переключатель (используется только с POA117) для мобильной радиостанции MT680. Арт.POA85 |
| POA86 | Кабели для ножного переключателя и микрофона в солнцезащитный козырек для мобильной радиостанции MT680. Арт.POA86 |
| SM09S2 | Внешний динамик (разъем 3,5 мм) ( 2 м кабеля) для мобильной радиостанции MT680. Арт.SM09S2 |
| EWS01 | Беспроводная гарнитура с микрофоном Boom для мобильной радиостанции MT680. Арт.EWS01 |
| POA117 | Внешний кабель для монтажа (используется с POA76 + POA85 + SM09S2 или POA77 + POA118 + SM09S2) для мобильной радиостанции MT680. Арт.POA117 |
| POA118 | Кольцо-РТТ (используется с микрофоном и PTT & SPK кабель) (используется с POA117) для MT680. Арт.POA118 |
| POA149 | Автомобиль Козырек Микрофон для AIU (3,5 м; прямой тип ствола; 3,5 мм разъем с 90 градусов вращающегося замка) для мобильной радиостанции MT680. Арт.POA149 |
| POA150 | Кольцо РТТ для AIU (2 м; 3,5 мм разъем с 90 градусов вращающимся замком) для мобильной радиостанции MT680. Арт.POA150 |
| POA151 | Педаль PTT для AIU (2 м; 3,5 мм разъем с 90 градусов вращающимся замком) для мобильной радиостанции MT680. Арт.POA151 |
| POA152 | Набор кабелей для PTT и Visor Микрофон (1 м) для мобильной радиостанции MT680. Арт.POA152 |
| POA153 | Набор кабелей для PTT и Visor Микрофон (3 м) для мобильной радиостанции MT680. Арт.POA153 |
| PC35 | Кабель для программирования (USB порт) для мобильной радиостанции MT680. Арт.PC35 |
| PC39 | Кабель для передачи данных (Transmission) для мобильной радиостанции MT680. Арт.PC39 |
| PC50 | Провод зажигания для мобильного радио для мобильной радиостанции MT680. Арт.PC50 |
| PC82 | Соединительный кабель КDB26 to SPK\PTT\ING(ignition) для мобильной радиостанции MT680. Арт.PC82 |
| PC91 | Кабель для программирования (DB26 Connect)(с линией зажигания)(3m) для мобильной радиостанции MT680. Арт.PC91 |
| BRK11 | Монтажный кронштейн для крепления мобильной радиостанции для MT680. Арт.BRK11 |
| RCC15 | Набор для выноса передней панели радиостанции,(без управления радиостанцией, с кабелем 3M)стандарт IP54 для мобильной радиостанции MT680. Арт.RCC15 |
| RCC16 | Набор для выноса передней панели радиостанции,(без управления радиостанцией, с кабелем 6M)стандарт IP54 для мобильной радиостанции MT680. Арт.RCC16 |
| RCC17 | Набор для выноса передней панели радиостанции,(без управления радиостанцией, с кабелем 15M)стандарт IP54 для мобильной радиостанции MT680. Арт.RCC17 |
| RCC18 | Набор для выноса передней панели радиостанции,(с управлением радиостанцией, с кабелем 3M)стандарт IP67 для мобильной радиостанции MT680. Арт.RCC18 |
| RCC19 | Набор для выноса передней панели радиостанции,(с управлением радиостанцией, с кабелем 6M)стандарт IP67 для мобильной радиостанции MT680. Арт.RCC19 |
| RCC20 | Набор для выноса передней панели радиостанции,(с управлением радиостанцией, с кабелем 15M)стандарт IP67 для мобильной радиостанции MT680. Арт.RCC20 |
| PC57 | Кабель для комплекта дистанционного управления 3M для мобильной радиостанции MT680. Арт.PC57 |
| PC58 | Кабель для комплекта дистанционного управления 6M для мобильной радиостанции MT680. Арт.PC58 |
| PC81 | Кабель для комплекта дистанционного управления 15M для мобильной радиостанции MT680. Арт.PC81 |
| PC95 | Кабель для подключения автомобильного радиоприемника. Длина: 1,2 метра. С двух сторон имеет одинаковый разъём: DB26. для мобильной радиостанции MT680. Арт.PC95 |
| PC97 | Кабель Hytera PC95 для подключения автомобильного радиоприемника. Длина: 6 метров. С двух сторон имеет одинаковый разъём: DB26. для мобильной радиостанции MT680. Арт.PC97 |
| PC98 | Кабель Hytera PC95 для подключения автомобильного радиоприемника. Длина: 15 метров. С двух сторон имеет одинаковый разъём: DB26. DB15 к DB15) для мобильной радиостанции MT680. Арт.PC98 |
| POA33 | Предохранитель для мобильной радиостанции MT680. Арт.POA33 |
| RCS-01 | Беспроводная консоль с PTT для мобильной радиостанции MT680. Арт.RCS-01 |
| Параметр | Величина |
|---|

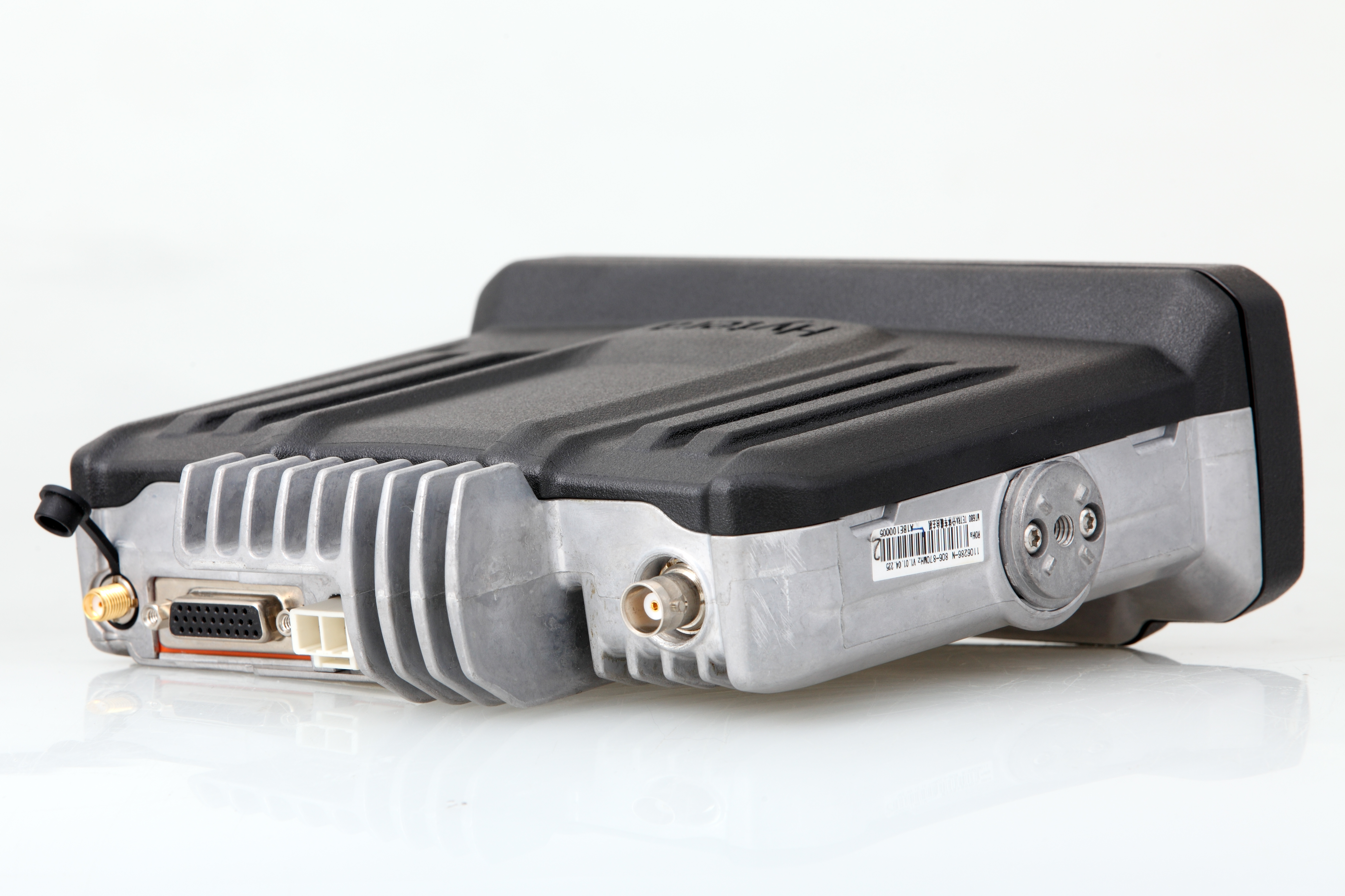

Галерея
