SparkWave DRL-GA plus
Радиорелейное оборудование Iskra SparkWave DRL-GA plus. Диапазоны частот от 7 до 23 ГГц. Пропускная способность до 17xE1 (до 34 Мбит/с).
Цифровые радиорелейные системы связи малой и средней емкости Iskra SparkWave DRL-GA Plus.
Идеальное бюджетное решение малой (2xE1) и средней (17xE1) пропускной способности для передачи синхронных типов трафика (голос, видеоконференции).
Оптимальное решение для пользователей, желающих создать надежную линию радиорелейной связи. Система может поставлять в двух вариантах установки оборудования: вариант с раздельной (внутренне-наружной) установкой и вариант с полностью внутренней установкой (all indoor).
Технические характеристики SparkWAve DRL-GA plus:

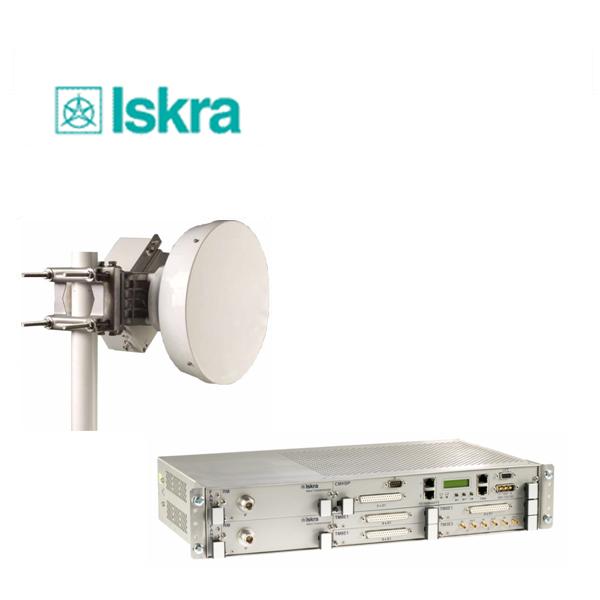

- Различные варианты установки системы: внутренне-наружная установка (наличие блоков IDU и ODU) и с полностью внутренней установкой (all indoor)
- ODU является одинаковой для различных конфигураций системы по пропускной способности
- Ситемная часть является одинаковой для различных диапазонов частот
- 1+1 резервирование с использованием частотного или пространственного разнесения (FD - Frequency Diversity, SD - Space Diversity) или горячего резерва (HSB - Hot Standby)
- Автоматическая регулировка мощности (ATPC - Automatic Transmitter Power Control)
- Управление полосой пропускания Ethernet трафика с шагом 2 Мбит/с
- Возможность горячей замены транспортных блоков (tributary cards)
- Наличие внутренних и внешних тестовых цепей (testing loops)
- Наличие служебного канала связи EOW (Engineering Order Wire) и внешних элементов сигнализации input/output
- Гибкая система управления оборудованием по протоколу SNMP, Telnet, CLI (Command Line Interface), и через кнопки управления с использованием ЖК дисплея и LED индикаторов
- Совместимоcть с системой управления элементами сети SpakView или другим программными обеспечением использующим протокол SNMP
| Частотный план | Диапазоны частот | 7, 8, 13, 18, 23 ГГц | ||
| Разнос передача/прием | 1260 МГц | |||
| Ширина канала | 3.5/7/14/28 МГц | |||
| Рекомендации | МСЭ-Р F.385-6 МСЭ-Р F.386.6 ITU-R Rec.497-6 ERC/Rec. 12-03 ERC/Rec. 13-02 | |||
| Минимальный шаг частот | 0,25 МГц | |||
| Системные параметры | Пропускная способность | 2x2, 8, 4x2, и 16x2 Мбит/с | ||
| 4x Ethernet 10/100 Мбит/с | ||||
| 2 Мбит/с служебный канал | ||||
| Коэф. усиления BER =10-3 | ||||
| 2x2 Мбит/с | 116 дБ | |||
| 4x2 Мбит/с | 113 дБ | |||
| 16x2 Мбит/с | 107 дБ | |||
| Стабильность частоты | < ±15 ppm | |||
| Модуляция/Демодуляция | 4ОФМ / когерентная | |||
| Наработка на отказ | <170.000 часов | |||
| Параметры передатчика | Выходная мощность | 25 дБм | ||
| Шаг изменения выходной мощности | от 10 до 25 дБм в 1 дБ | |||
| Параметры приемника | Порог приемника | |||
| BER | 10-3 | 10-6 | ||
| 2x2 Мбит/с | -91 дБм | -88 дБм | ||
| 4x2 Мбит/c | -88 дБм | -85 дБм | ||
| 16x2 Мбит/с | -82 дБм | -79 дБм | ||
| Линейный интерфейс | Код | HDB3 | ||
| Параметры | по ITU-T G. 703 | |||
| Параметры служебного канала | Голосовой служебный канал | 2х проводный, 600 Ом, 300-3400 Гц, A/D-D/A, ИКМ 64 кбит/с | ||
| Служебный канал данных | 9,6 кбит/с, V.11+9,6 кбит/с, V.28 512 кбит/с +2 Мбит/с | |||
| Параметры вспомогательного канала 2 Мбит/с | Код | HDB3 | ||
| Параметры | по ITU-T G. 703 | |||
| Другие параметры | Тип фланца | UDR 84 | ||
| Тип ВЧ разъема на системной части | N-тип (female) | |||
| Максимальное затухание в кабеле | 27 дБ @ 1.5 GHz | |||
| Напряжение питания | 40-60 VDC или 20-36 VDC (от +20 % до -10 %) | |||
| Потребляемая мощность (16x2 Мбит/с, 1+0) | < 18.0 Вт | |||
| Вес | ||||
| Системная вставка с 5 блоками | 4.0 кг | |||
| РЧ модуль без антенны | 5.0 кг | |||
| РЧ комбинация для 1+1 | 5.0 кг | |||
| Размеры в мм (высота x ширина x глубина) | ||||
| Кассета (VSEP) / тип 19” | 290x115x200/45x480x240 | |||
| РЧ модуль без антенны | 230x200x110 | |||
| Климатические параметры | Системная часть | от -5°C до +50°C/5 % при влажности 95 % | ||
| РЧ часть | от -50°C до +50°C/8 % при влажности 100 % | |||
| Предельный температурный режим: | ||||
| Системная часть | от -25°C до +55°C | |||
| РЧ часть | от -55°C до +85°C | |||
| Транспортировочная температура | от -55°C до +85°C | |||
| Электромагнитная совместимость | Стандарта ETS | ETS 300 385, класс B | ||
| Излучение | EN 55022, 40/47 μV/m | |||
| Соответствие стандартам | IEC 1000-4-6, 10 V/m, IEC 1000-4-2, IEC 1000-4-4 | |||
