2x2xAV1915
Комбинированная антенная система из 4х секций. Диапазон частот: 350… 470 МГц (2x2xAV1915-H), 300… 350 МГц (2x2xAV1915-A) и 280… 320 МГц (2x2xAV1915-300). Коэффициент усиления каждой антенны: 7 дБи. Вес: 25 кг. Размеры: 8700 х 200 х 60 мм.
Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.
Доступны различные диапазоны частот.
Антенна устойчива к порывам ветра до 55 м/с.
Крепление антенны - в комплекте.
Технические характеристики антенны 2x2xAV1915:
| Параметр | Значение |
| Диапазон рабочих частот | 350… 470 МГц (2x2xAV1915-H), 300… 350 МГц (2x2xAV1915-A) и 280… 320 МГц (2x2xAV1915-300) |
| Полоса частот | 120 МГц (2x2xAV1915-H), 50 МГц (2x2xV1915-A) и 40 МГц (2x2xAV1915-300) |
| Волновое сопротивление | 50 Ом |
| Заземление по постоянному току | Да |
| КСВН (макс.) | 1.5 |
| Поляризация | вертикальная |
| Коэффициент усиления | 7 дБи каждая антенна |

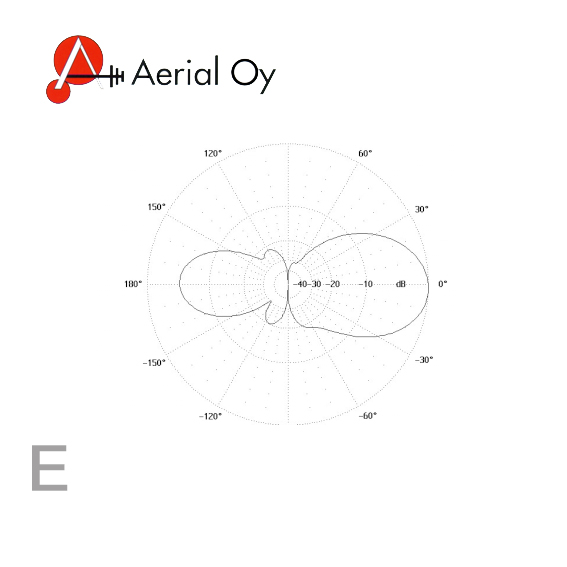

| Ширина главного лепестка ДН в плоскости E | 30° |

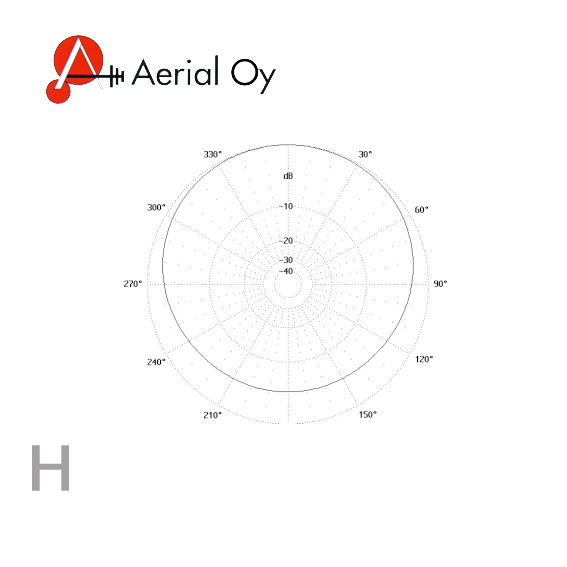

| Ширина главного лепестка ДН в плоскости H | 180° |
| Наклон ДН | нет |
| Отношение уровней сигнала вперед/назад | 6 дБ |
| Длительная мощность (макс.) | 0,5 кВт |
| Тип разъема | 7/16- или N- female |
| Рабочая ветровая нагрузка | 40 м/с |
| Предельная ветровая нагрузка | 55 м/с |
| Ветровая площадь | 0,32 м2 |
| Размеры (В x Ш х Г) | 8700 x 200 х 60 мм |
| Масса | 25 кг |
| Способ монтажа | на трубу Ø30...115 мм |
| Материалы | алюминий |
| Параметр | Величина |
|---|
