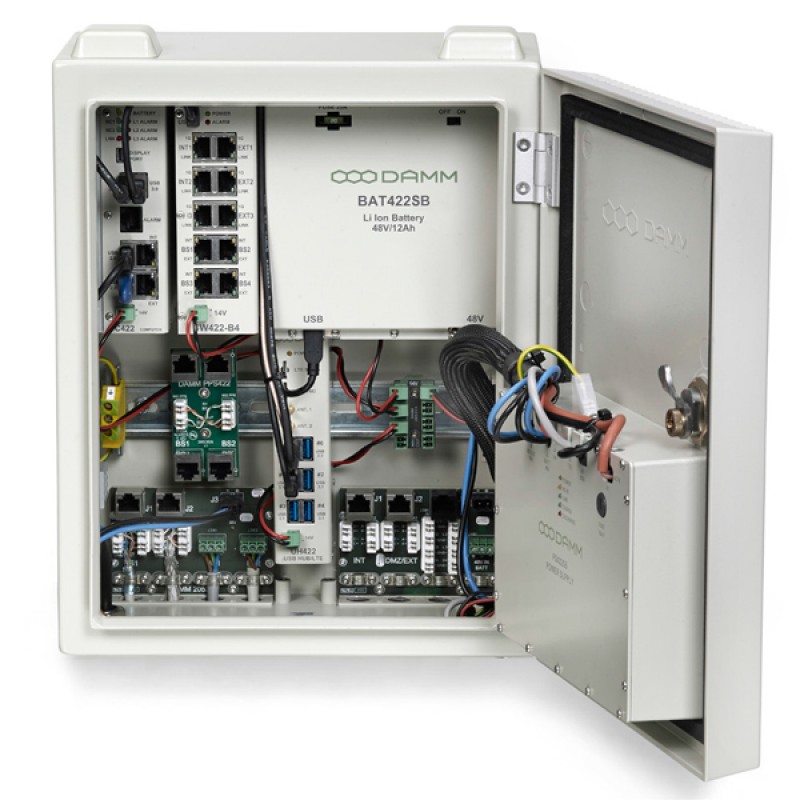

Основой блока коммутации и управления DAMM SB422 является промышленный контроллер PC422 в отдельном защищенном металлическом корпусе. DAMM SB422 предназначен для размещения как на антенно-мачтовом сооружении, так в промышленных помещениях, так как имеет всепогодное исполнение IP65.
DAMM SB422 содержит преобразователь переменного электрического тока в постоянный (–48 В) для зарядки встроенных (или внешних) аккумуляторных батарей, питания подключаемых базовых радиостанций BS421 и вспомогательных внешних устройств.
Помимо блока питания PS422 в состав сервисного блока DAMM SB422 входит Ethernet коммутатор SW422 для подключения компьютера управления, внешних и внутренних IP подсетей, в том числе голосовых (SIP)? коммутатор высокоточных односекундных импульсов синхронизации (PPS422), .
Внутри одного радиоузла могут находиться до 2х контроллеров DAMM SB422 обеспечивающих взаимное резервирование всех служб TETRA, в том числе в рамках территориально-распределенной системы транкинговой радиосвязи.
Система DAMM TetraFlex благодаря высоким тактико-техническим показателям, низкому энергопотреблению и массогабаритным показателям считается оптимальным решением для создания систем профессиональной подвижной цифровой транкинговой связи в масштабах предприятий различного назначения.
Основные характеристики SB422
| Общие характеристики | |
| Размеры | 375 x 283 x 208 мм |
| Вес | 9 кг (без АКБ и крепления) |
| Исполнение | IP65 |
| Напряжение питания | ~220 В / + 48В |
| Диапазон рабочих температур | -25...+50°С
(при использовании встроенных АКБ) |
| Потребляемая мощность (без учета заряда батарей и питания базовых станций) | 20 Вт |
| Эффективная ветровая площадь | 0,1 м2 |
| Характеристики встроенного компьютера | |
| Процессор | Intel |
| Оперативная память | от 1024 МБ |
| Жесткий диск | CF 32 ГБ |
| Интерфейс LAN | Ethernet 10/100 Мбит/с |
| Интерфейс WAN | отсутствует |
| Характеристики источника питания | |
| Входное напряжение | ~220 В / –48 В |
| Выходное напряжение | –56 В |
| Номинальный ток | 7 А |
| Резервное питание | Li-Ion (опция) |
| Внутренние интерфейсы PC422 | |
| Разъем для внешнего дисплея | Display port |
| USB 3.0 | 2 |
| USB 2.0 | 2 |
| RJ45 – Ethernet 10/100 Mbit/s | 2 |
| Внешние интерфейсы | |
| Разъем для подачи питания на Базовую станцию (3x2,5: -48В, 0В, GND) | 2 |
| Разъем для подключения Базовой станции (LAN) | 2 |
| Разъем -48В для внешних батарей 3 x 2.5 (-48В, 0В, GND) | 1 |
| LAN INT 10/100 Мбит/с (LSA) | 1 |
| LAN EXT 10/100 Мбит/с (LSA) | 1 |
| Разъем для подключения температурного датчика внешних аккумуляторных батарей | 1 |
| Внешние аварийные входы | 8 |
| Разъем для подачи напряжения 220В переменного тока (3x4,0: PE, 0, GND) | 1 |
| Разъем для подключения батарей -48В (3x4,0: -48В, 0В, GND) | 1 |
Артикулы
SB422
Аксессуары и ЗИП
105353 - модуль подключения базовых радиостанций
105354 - модуль внешних подключений SB422
