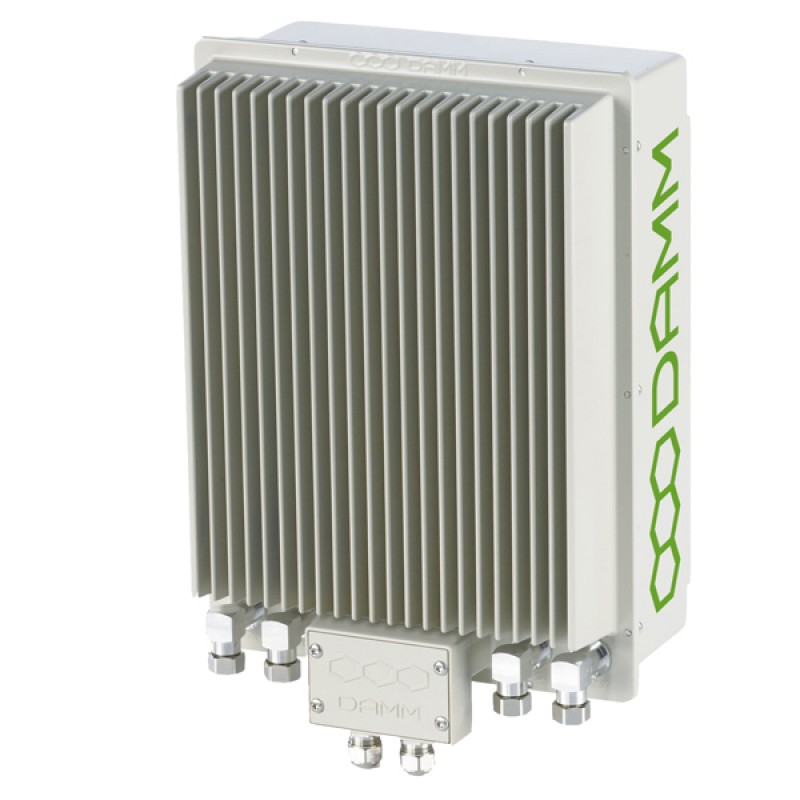

BS421

Базовая радиостанция во всепогодном исполнении (IP65) со встроенным дуплексным фильтром. Мощность на антенном разъеме до 10Вт. Поддерживается разнесенный прием.

Описание



Базовая радиостанция DAMM TetraFlex BS421 имеет компактную конструкцию и малый вес, благодаря чему может размещаться рядом с антеннами на мачтовых сооружениях, сокращая расходы на фидеры и уменьшая потери сигнала в коаксиальных линиях.  При проведении сертификационных испытаний внутренняя температура DAMM BS421 опускалась до -40 градусов по шкале Цельсия. При необходимости размещения BS421 в районах с более низкими температурами применяется термочехол, рассчитанный на напряжение 48В постоянного тока. Мощность базовой радиостанции изменяется в пределах от 0.6 до 10Вт (на антенном разъеме после дуплексного фильтра).

DAMM TetraFlex BS421 работает в полосе частот 5МГц в следующих диапазонах частот (только один диапазон поддерживается одновременно одним устройством):

300—310/336—346 (36Мгц дуплексный разнос),

350—360/360—370 (10Мгц дуплексный разнос),

380—390/390—400 (10Мгц дуплексный разнос),

412—417/422—427 (10Мгц дуплексный разнос),

450—460/460—470 (10Мгц дуплексный разнос),

 805—825/850—870 (45 Мгц дуплексный разнос), как с двумя антеннами (приемопередающей и приемной), так и с одной.

Базовая радиостанция DAMM TetraFlex BS421 формирует радиоинтерфейс с абонентскими терминалами (радиостанциями). Управление базовой радиостанцией осуществляет блок управления и коммутации DAMM TetraFlex SB421, который может также располагаться на антенно-мачтовой опоре. DAMM BS421 и SB421 не имеют подвижных элементов, что оптимизирует работу при холодном старте и позволяет с уверенностью использовать оборудование в мобильных приложениях.

В базовой комплектации SB421 обслуживает до 4 базовых станций BS421 в рамках одного радиоузла. Базовая радиостанция BS421 позволяет в полной мере реализовать «разнесенный прием», что особенно важно при работе в сложных условиях приема (при замираниях и переотражении) как в черте города, так и на промышленных предприятиях.

DAMM BS421 производится в Дании на производственных площадях DAMM Cellular Systems A/S, сертифицированных в соответствие с системой сертификации менеджмента качества ISO9001. Непревзойденные массо-габаритные показатели при выдержанных технических параметрах, оптимальная конфигурация, высокие тактико-технические характеристики и сравнительно невысокая стоимость делают DAMM TetraFlex выгодным решением для создания систем профессиональной подвижной цифровой радиосвязи в масштабах предприятий различных отраслей промышленности: электроэнергетики, металлургии, машиностроительного и нефтеперерабатывающего комплекса, добывающих предприятий и разумеется на транспорте.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ СИСТЕМЫ DAMM TetraFlex

  • индивидуальный вызов (дуплексный и полудуплексный);
  • бесшовная эстафетная передача голоса и данных;
  • автоматический роуминг между соседними базовыми станциями;
  • экстренный индивидуальный вызов;
  • групповой вызов;
  • экстренный групповой вызов;
  • установление приоритета доступа (15 уровней приоритетов из них 3 вытесняющих и 1 аварийный);
  • служба передачи коротких сообщений и статусов;
  • соединение с ведомственной АТС (VoIP SIP 2.0 или E1 PRI ISDN EDSS1);
  • прослушивание обстановки вокруг радиоабонента (опция для диспетчера);
  • прослушивание переговоров абонентов между собой (опция для диспетчера)
  • пакетная передача данных (опция для выхода во внешние  пакетные сети);
  • безусловная идентификация абонента;
  • качественный голосовой кодек ACELP;
  • шифрование TEA (опция);
  • сквозное шифрование E2E (функция терминалов)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • оптимальная конфигурация;
  • установка оборудования на антенной опоре;
  • технология пакетной передачи со скоростью 10/100 Мбит/c (включая данные и голос (VoIP));
  • простая, легкая, не требующая больших затрат установка;
  • возможность подключения по LAN/WAN к диспетчерской консоли;
  • интерфейс для программирования приложений;
  • одновременная передачи голоса и данных;
  • возможность выхода во внешние телефонные сети и сети передачи данных.

Основные характеристики BS421

 Технические характеристики базовой радиостанции DAMM BS421
Размеры 333 х 246 х 165 мм
Вес, нетто 9 кг (без крепления), 10.4 кг (с креплением)
Исполнение IP65
Напряжение питания 48 В
Диапазон рабочих температур –40...+50 °С
(термочехол: –70...50 °С)
Мощность передатчика 0.6...10 Вт
Потребляемая мощность до 75 Вт
Диапазон рабочих частот
(прием / передача), МГц
300...310 / 336...346
350...360 / 360...370
380...390 / 390...400
412...417 / 422...427
450...460 / 460...470
Дуплексный фильтр Встроенный
Разнесенный прием Поддерживается
Синхронизация Встроенный приемник ГЛОНАСС / GPS






























Артикулы

BS421

Аксессуары и ЗИП

CS421 – Сумматор-делитель сигналов

SU421 – Модуль передачи синхросигналов по Ethernet (по стандарту IEEE 1588)
