ER9000

Ретранслятор стандарта DMR. Режимы: Tier II, Simulcast (опция), Tier III. Мощность 5-50 Вт. Диапазон: 146-174, 400-470 МГц. Аналоговый / Цифровой режимы. 32 канала. 1U.
Описание

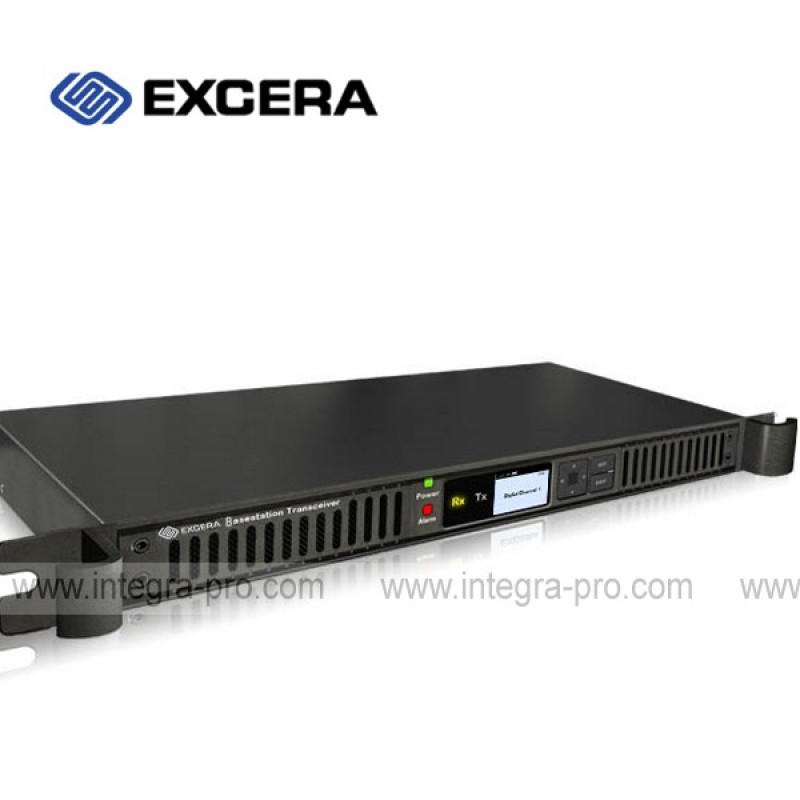

Excera ER9000 — цифровой ретранслятор стандарта DMR (146...174, 350...400, 400...470 МГц) — оснащен большим цветным дисплеем с диаганалью 1.8 дюйма и предназначен для организации сетей производственной технологической радиосвязи.

Основные особенности радиостанций Excera ER9000:

  • 32 аналоговых / цифровых каналов;
  • цветной, контрастный ЖК-дисплей 1.8 дюйма;
  • компактный форм-фактор 1U для монтажа в 19" шкаф;
  • обновленный упрочненный аксессуарный разъем;
  • встроенный мощный динамик громкой связи;
  • прочный микрофон (опционально);
  • интерфейсы IP/ USB;
  • программируемые клавиши для быстрого доступа к дополнительным функциям.

Ретранслятор (репитер) Excera ER9000 может транслировать вызовы как в аналоговом, так и в цифровом режимах на предварительно запрограммированных каналах.



Технические характеристики ретранслятора Excera ER9000
Базовые характеристики
Количество каналов

32

Диапазон частот, МГц

146...174

400...470

Размеры (В х Ш х Г):

44 х 483 х 375 мм

Вес:
7.6 кг
Размер дисплея 1.8", 128x160 точек, 262к.
Диапазон температур:
   рабочих:
   хранения:



–30...+60 °С
–40...+85 °С

Характеристики приемника
Диапазон частот, МГц

146...174

400...470

Шаг сетки частот 12,5 / 25 кГц
Стабильность частоты
(в диапазоне –30...+60 °С относительно +25 °С)
± 0,5 ppm
Чувствительность в цифровом режиме -120 дБм при BER = 5%
Чувствительность в аналоговом режиме -120 дБм при SINAD = 12 дБ
Интермодуляция 70 дБ
Избирательность по соседнему каналу 70 дБ при 12,5 кГц
70 дБ при 25 кГц
Ослабление паразитных сигналов 95 дБ
Номинальная звуковая мощность до 1 Вт
Искажения звука при номинальной мощности 3 %
Фон и шум –40 дБ при 12,5 кГц
–45 дБ при 25 кГц
Нелинейность АЧХ –3...+1 дБ
Паразитные излучения –60 дБ
Характеристики передатчика
Диапазон частот, МГц

146...174

400...470

Шаг сетки частот 12,5 / 25 кГц
Стабильность частоты
(в диапазоне –30...+60 °С относительно +25 °С)
± 0,5 ppm
Выходная мощность:

от 5 до 25 / 50 Вт (регулируемая)

Девиация (макс.) ± 2,5 кГц при 12,5 кГц
± 5 кГц при 25 кГц
ЧМ помехи и шум –40 дБ при 12,5 кГц
–45 дБ при 25 кГц
Уровень побочных излучений –36 дБ при <1 ГГц
–30 дБ при >1 ГГц
Цифровая модуляция

7K60FXD(Данные)  /7K60FXW (Данные и голос)

Тип вокодера AMBE++
Цифровой протокол ETSI-TS102 361-1, 2, 3
