AV1523-1

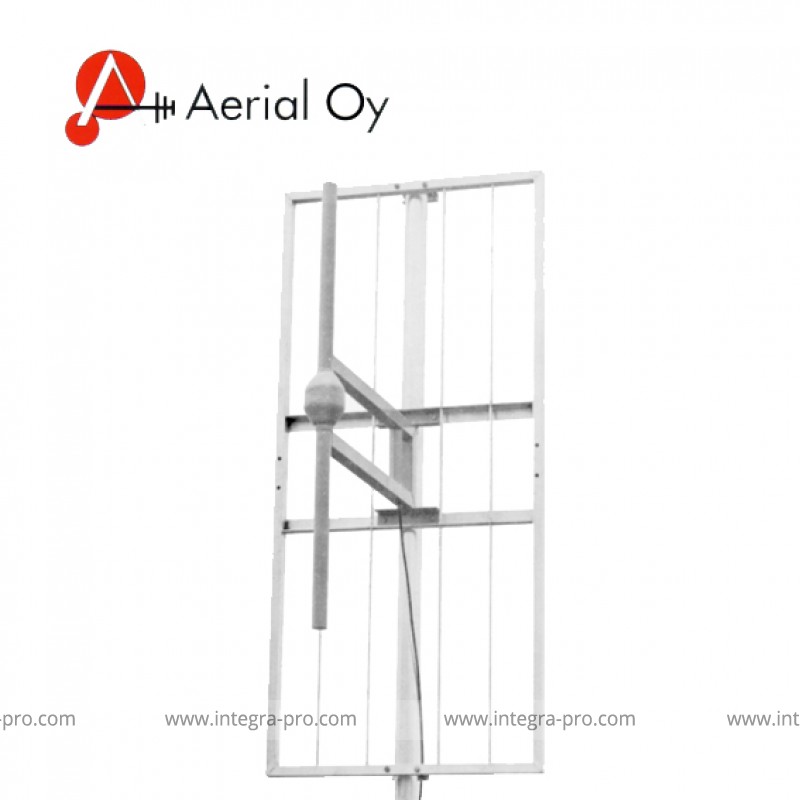

Секторная антенна. Диапазон частот: 118 … 144 МГц. Коэффициент усиления: 6дБи. Вес: 15кг. Размер: 2000 х 1000 х 1000 мм

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV1523-1:

Параметр Значение
Диапазон рабочих частот 118—144 МГц
Полоса частот 26 МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1.5
Поляризация вертикальная
Коэффициент усиления 6 дБи
Изоляция между антеннами --

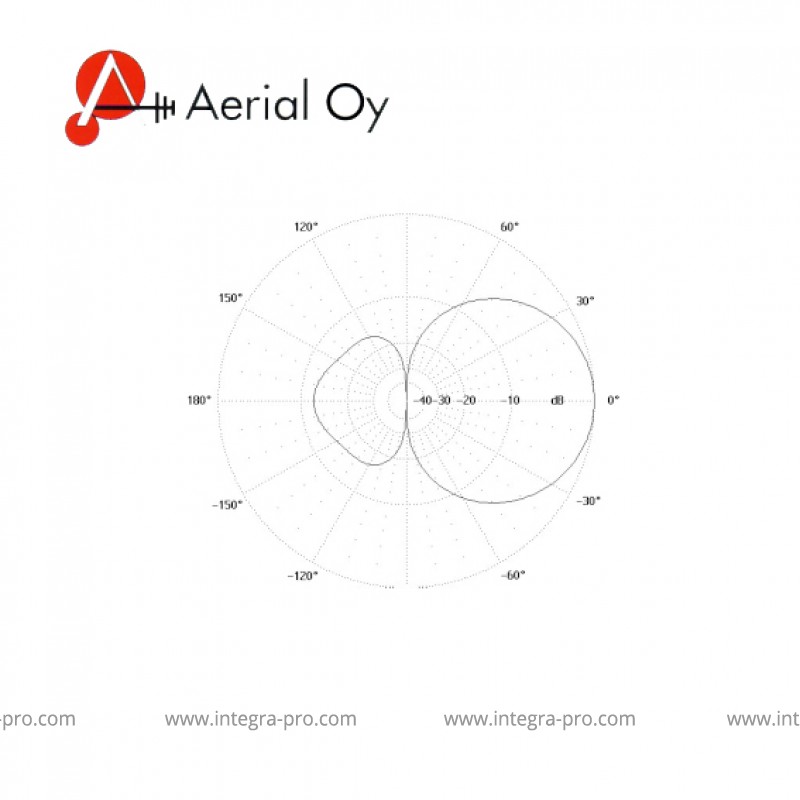

Ширина главного лепестка ДН в плоскости E 70°

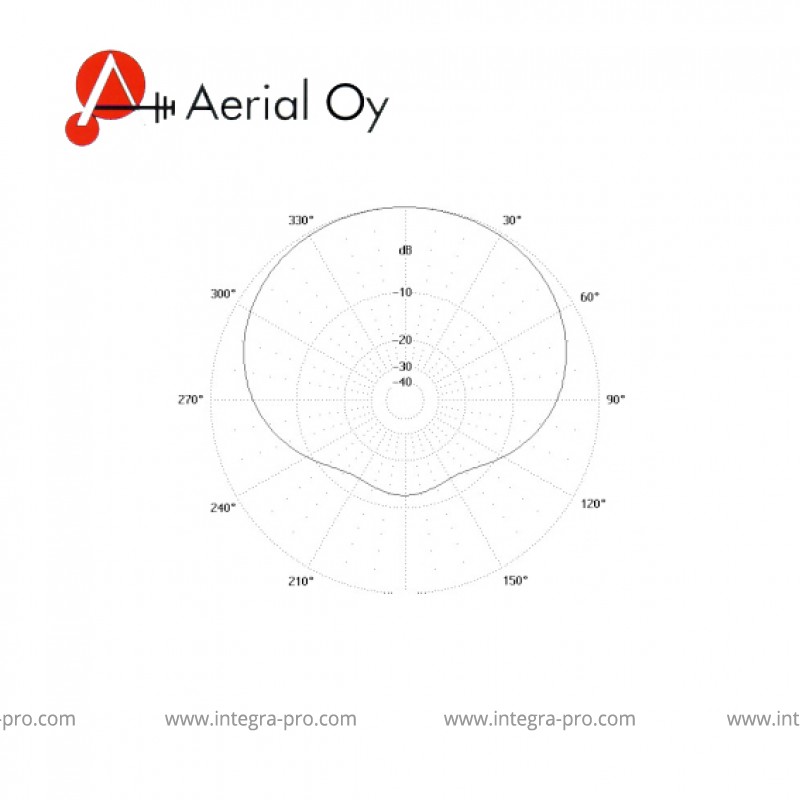

Ширина главного лепестка ДН в плоскости H 160°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 12 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,4 м2
Размеры (В x Ш х Г) 2000 x 1000 х 1000 мм
Масса 15 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий
