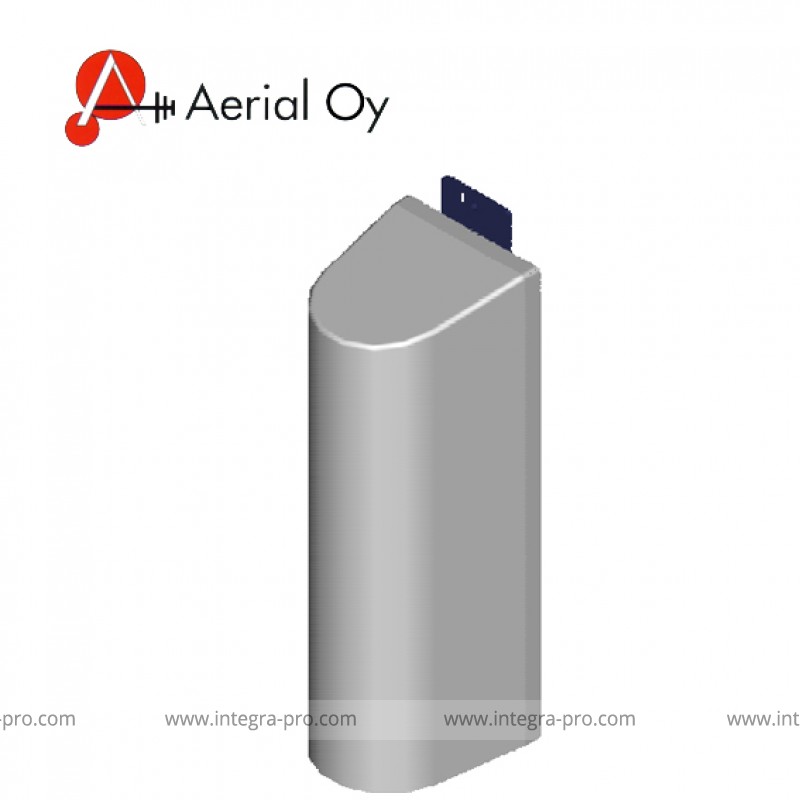

AV4121

Базовая / Стационарная секторная антенна. Диапазон частот: 380… 430 МГц. Коэффициент усиления 6 дБи. ДН: 170 град. Вес: 1 кг. Размеры: 500 х 160 х 180 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV4121:

Параметр Значение
Диапазон рабочих частот 380—430 МГц
Полоса частот 50 МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1,5
Поляризация вертикальная
Коэффициент усиления 6 дБи
Ширина главного лепестка ДН в плоскости E 60°
Ширина главного лепестка ДН в плоскости H 170°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 15 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,6 м2
Размеры (В x Ш х Г) 500 x 160 х 180 мм
Масса 1 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий, пластик



Вариант исполнения:

Направленная антенна, 6 дБи, N-female ( Финляндия). Арт AV4121-405FN1

AV4121-H-390.xls

AV4121-E-390.xls
