AV1314

Базовая / Стационарная широкополосная УКВ антенна. Диапазон частот: 380… 470 МГц (AV1314-H), 340...440 МГц (AV1314-L), 300...350 МГц (AV1314-А), 280...320 МГц (AV1314-300) . Коэффициент усиления: 4 дБи. Вес: 1.3 кг. Размеры: 300 х 160 х 300 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV1314:

Параметр Значение
Диапазон рабочих частот 380—470 (H), 340—440 (L), 300—350 (A), 280—320 (300) МГц
Полоса частот 90 (H), 100 (L), 50 (A), 40 (300) МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1.5
Поляризация вертикальная
Коэффициент усиления 4 дБи

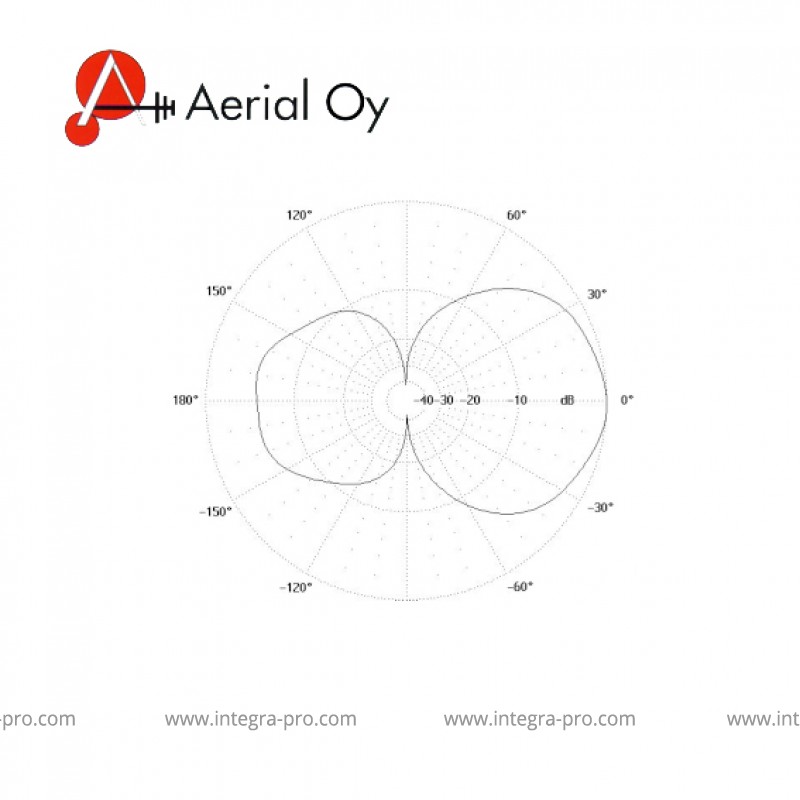

Ширина главного лепестка ДН в плоскости E 60°

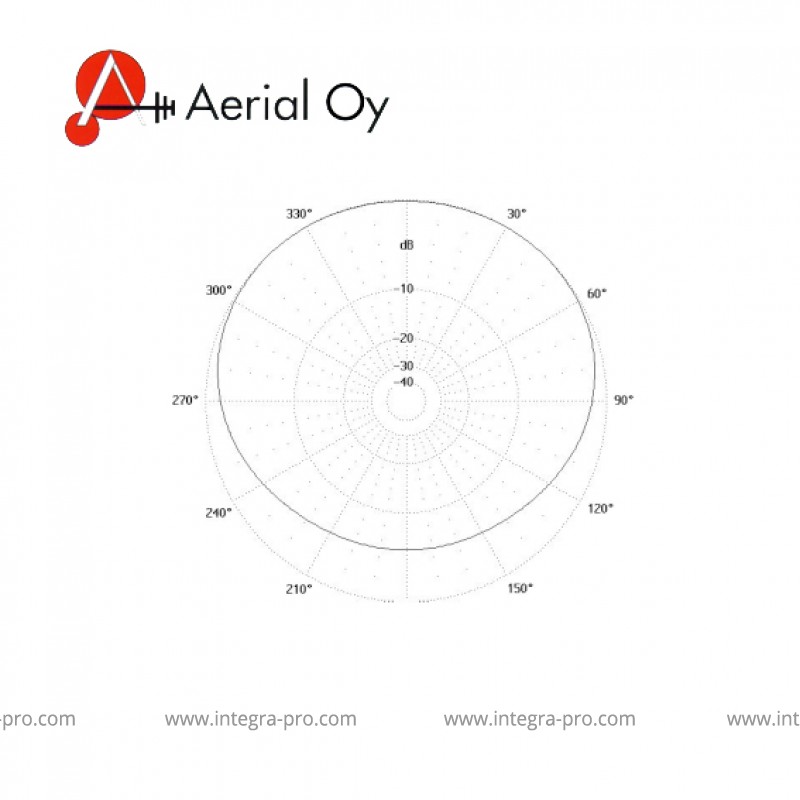

Ширина главного лепестка ДН в плоскости H 200°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 6 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,04 м2
Размеры (В x Ш х Г) 300 x 160 х 300 мм
Масса 1.3 кг

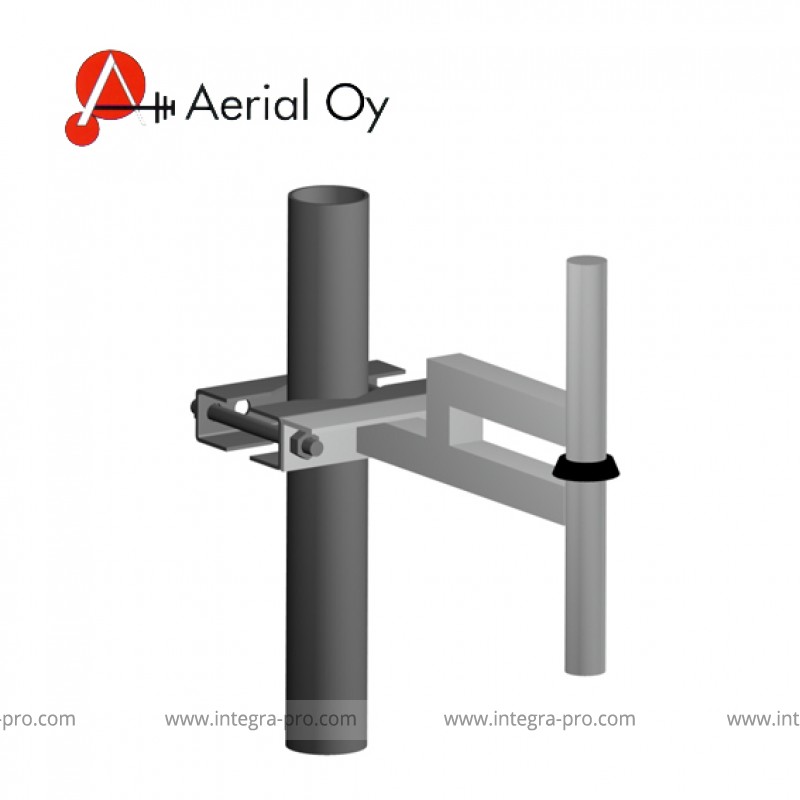

Способ монтажа на трубу Ø30...115 мм
Материалы алюминий, пластик



Варианты исполнения:

Антенна AV1314-H УКВ, с  разъемом N-мама и креплением, Ку 4Дби, всенаправленная. ДН в верт. плоскости 60 (Финляндия) Арт. AV1314-H-440FN1

Термоустойчивая антенна без ЛКП, для сред с максимальной температурой не менее чем 100 градусов, 380-470 МГц, 500 Вт, разъём N female (Финляндия) .Арт.AV1314-H-100C-440FN1

Приемопередающая антенна Ex типа "Aerial AV1314-H-EXnA-440FN2"(Финляндия) Арт. AV1314-H-EXnA-440FN2
