2xAV1914

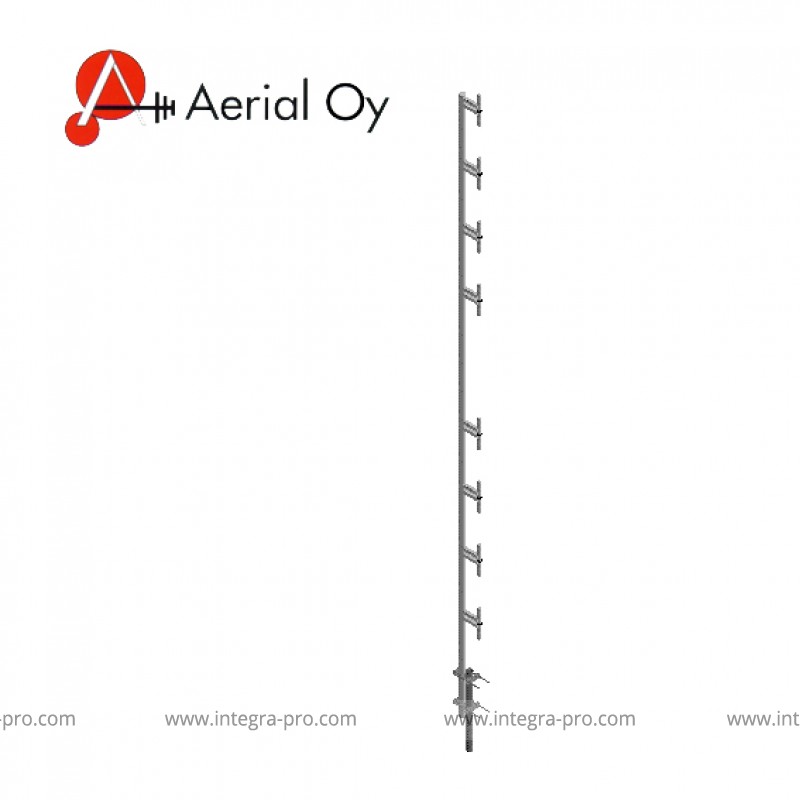

Сдвоенная Базовая / Стационарная антенна. Диапазон частот: 350… 470 МГц (AV1914-H), 300… 350 МГц (AV1914-A) и 280… 320 МГц (AV1914-300). Коэффициент усиления 10 дБи на каждую антенну. Вес: 20 кг. Размеры: 7300 х 200 х 60 мм.

Описание

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием. Возможна складываемая пополам конструкция для удобства транспортировки.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны 2хAV1914:

Параметр Значение
Диапазон рабочих частот 350… 470 МГц (AV1914-H), 300… 350 МГц (AV1914-A) и 280… 320 МГц (AV1914-300)
Полоса частот 120 МГц (AV1914-H), 50 МГц (AV1914-A) и 40 МГц (AV1914-300)
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1,5
Поляризация вертикальная или горизонтальная
Коэффициент усиления 10 дБи на каждую антенну

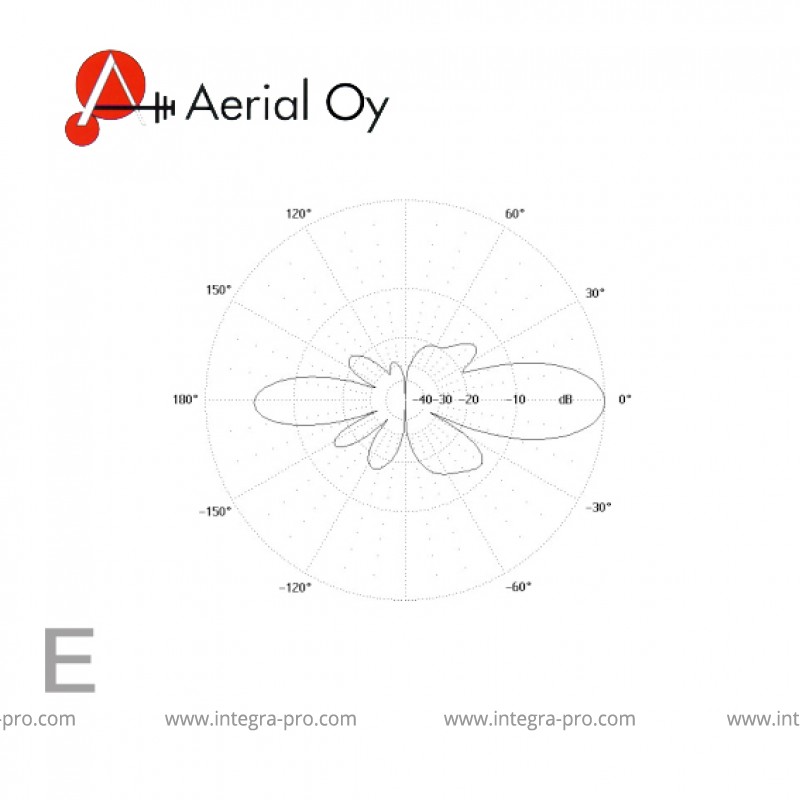

Ширина главного лепестка ДН в плоскости E 14°

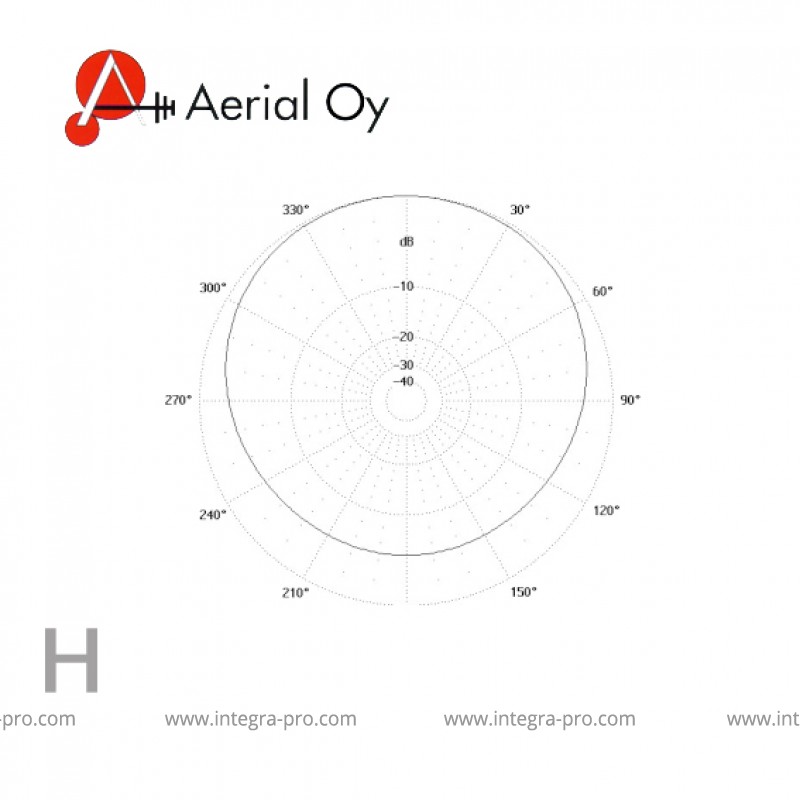

Ширина главного лепестка ДН в плоскости H 180°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 6 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,8 м2
Размеры (В x Ш х Г) 7300 x 200 х 60 мм
Масса 20 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий
