Оборудование

MTM5500

Мобильная радиостанция / DMO шлюз / DMO ретранслятор с цветным дисплеем. 380-430 МГц или 440-470 МГц. Мощность до 10Вт. Богатый выбор дополнительных платных опций. Возможно подключение нескольких панелей управления.
Описание

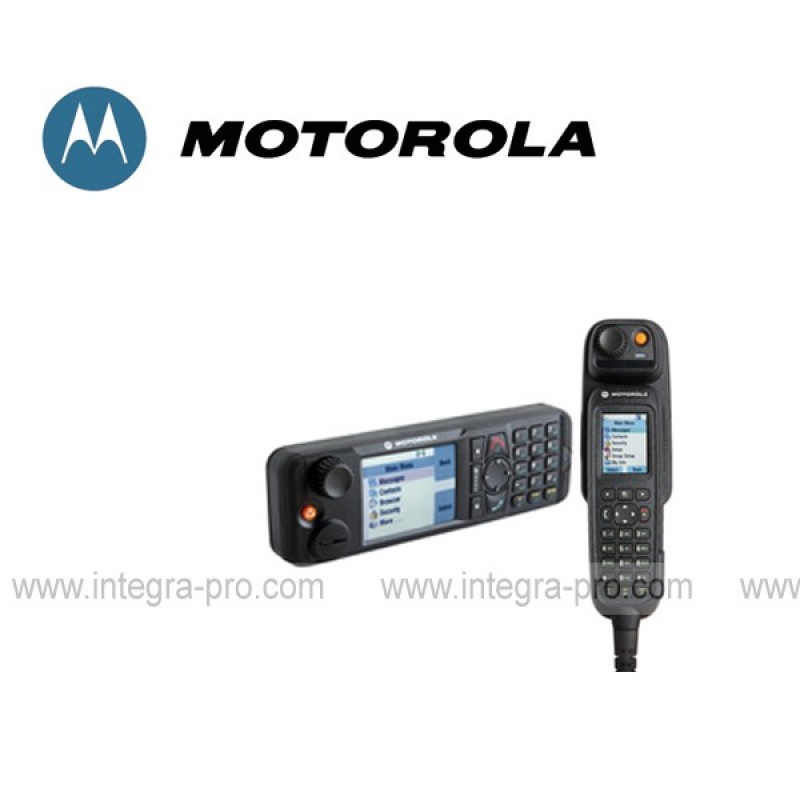

Motorola MTM5500 – мобильный терминал, может быть использован в сетях профессиональной радиосвязи стандарта TETRA для передачи речи и данных.

Отличительной особенностью Motorola MTM5500 является повышенная выходная мощность (до 10Вт), а также опции DMO шлюза и DMO ретранслятора. В дополнение к озвученным опциям терминал MTM5500 поддерживает режим TEDS - предполагается в работе в сетях TETRA TEDS, однако на меньших уровнях мощности (до 3Вт).

Motorola MTM5500 модель может быть оснащена 2 панелями управления.

Мобильный терминал MTM5500 стандарта TETRA предназначен для работы в самых экстремальных условиях эксплуатации.

Модель MTM5500 комплектуется опциональным встроенным приёмником GPS, поддерживает сквозную систему шифрования E2E и многослотовую передачу пакетных данных по протоколу IP.

Платные опции:

  • DMO шлюз
  • DMO ретранслятор класса 1A
  • Интерфейс WAP
  • Многослотовая передача пакетных данных (MSPD)
  • Улучшенная функция безопасности
  • Удаленное управление через SDS
  • RUA/RUI профили
  • Активация GPS приемника
  • Вспомогательный управляющий канал (SCCH)

АКСЕССУАРЫ ДЛЯ МОБИЛЬНОГО ТЕРМИНАЛА MOTOROLA MTM5500
Компания Motorola предлагает широкий спектр аксессуаров: микрофонов, динамиков, автомобильных аксессуаров и выносных крепёжных комплектов.

ТОЧНОСТЬ: АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ С GPS (опционально)
Встроенный высокочувствительный приёмник GPS используется для создания систем автоматического обнаружения местоположения автотранспортных средств. Абонентский терминал MTM5500 оснащён встроенным микропрограммным обеспечением.

БЕЗОПАСНОСТЬ: СКВОЗНАЯ СИСТЕМА ШИФРОВАНИЯ (E2E)
Опциональный модуль E2E (UCM) может устанавливаться как на заводе−изготовителе, так и на местах.

ГОЛОСОВАЯ СВЯЗЬ В РЕЖИМЕ «ГРУППОВОЙ ВЫЗОВ»:
• Групповой вызов – TMO/DMO
  − Подключение к групповому вызову после его установления
  − Групповой вызов через шлюз DMO
  − Соответствие абонентских групп в режимах TMO/DMO
  − Набор номера абонентской группы INDEX на тастатуре
  −  Скрытые абонентские группы
• Непосредственный режим (DMO)
  − Совместимость с шлюзами DMO
• Вызов абонентской группы в режиме оповещения
• Интеллектуальный аварийный вызов
  – TMO/DMO в т.ч. «Микрофон экстренной связи» в режимах TMO/DMO)
  − вызов выбранной группы, заранее заданной группы,
  − вызов отдельного абонента** или абонента ТфОП/УАТС
• Динамическое назначение номеров групп (DGNA)
  – (до 2047 групп)
  − Поддержка DGNA с прикреплением
• Локальный транкинг
• Сканирование
  − Фоновое сканирование (сканировать постоянно)
  − Сигнал о прикреплении группы сканирования
  − Индикация состояния сканирования (вкл/выкл)
  − Поддержка прикрепления/открепления со стороны SwMI
• Идентификация номера/имени говорящего абонента
• Мониторинг разговоров с различным приоритетом
• Вызов всех абонентов сайта

ГОЛОСОВАЯ СВЯЗЬ В РЕЖИМЕ «ИНДИВИДУАЛЬНЫЙ ВЫЗОВ»:
• Режимы связи – полудуплекс и дуплекс
• Различные виды набора номера (выбор из списка, ускоренный набор, прямой набор, поиск по алфавиту, набор последнего набранного номера)
• Режимы приёма – громкий и конфиденциальный (при помощи отдельно поставляемой трубки
• Идентификация вызывающего абонента
• Приоритетный вызов занятого абонента путём разъединения вызова с более низким приоритетом (PPC)

ГОЛОСОВАЯ СВЯЗЬ В РЕЖИМЕ ТЕЛЕФОННЫЙ ВЫЗОВ УАТС/ТФОП):
• Полный дуплекс
• Различные виды набора номера (выбор из списка, прямой набор, поиск по алфавиту, ускоренный набор, набор последнего набранного номера)
• Тональный (DTMF) донабор
• Идентификация вызывающего абонента
• Приоритетный вызов занятого абонента путём разъединения вызова с более низким приоритетом (PPC)

ФУНКЦИИ ЗАЩИТЫ ИНФОРМАЦИИ:
• Шифрование радиоинтерфейса:
• Алгоритмы
  − TEA1, TEA2, TEA3
• Класс защиты
  − Класс 1: передача открытым текстом
  − Класс 2: статический ключ шифрования (SCK)
  − Класс 3: выделенный ключ шифрования (DCK) и групповой ключ шифрования (CCK)
• Аутентификация
  − По запросу инфраструктуры
  − По обоюдному запросу терминалов
• Защищённая система создания ключей для заказчиков
• Возможность удаления криптоключа пользователем с тастатуры
• Дистанционное выключение терминала
• Защита доступа кодами PIN и PUK
• Аутентификация пользователей при пакетной передаче данных

ФУНКЦИИ ЗАЩИТЫ ИНФОРМАЦИИ E2E:
• Модуль шифрования E2E с защитой от несанкционированных изменений
• Установка модуля E2E на заводе−изготовителе или на местах
• Поддержка нескольких алгоритмов
  − Поддержка алгоритма AES
  − Поддержка национального алгоритма шифрования
• Возможность работы с несколькими алгоритмами одновременно
• Передача ключей шифрования по эфиру (OTAK)

БЕЗОПАСНОСТЬ ПОЛЬЗОВАТЕЛЯ:
• Специальная кнопка экстренной связи
• Блокировка тастатуры
• Расширенный режим запрещения передачи (TXI)
• Аварийный вызов «Микрофон экстренной связи» (TMO/DMO)
• АРУ сигнала с микрофона при использовании его в режиме «Микрофон экстренной связи»
• Подача аварийного сигнала замыканием внешнего переключателя (даже если терминал отключён)
• Прослушивание окружающей обстановки
• Вызов всех абонентов сайта

ПЕРЕДАЧА ДАННЫХ И СООБЩЕНИЙ:
• Передача коротких сообщений (SDS)
  − отдельным абонентам и группам
• Передача алфавитно−цифрового текста (ATS)
• Встроенные шаблоны запросов к базе данных
• Получение сообщений о состоянии нажатием одной кнопки
• Ввода данных о состоянии с тастатуры
• Интерфейс периферийного оборудования (PEI) для подключения по интерфейсу RS−232 внешних устройств передачи коротких сообщений и пакетной передачи данных
• Извещение о поступлении нового текстового сообщения во время разговора
• Автоматическая отправка сообщения при входе/выходе в режим запрещения передачи
• Многослотовая передача пакетных данных (опционально)
• TNP1
• Работа с WAP при помощи устройств пакетной передачи данных, подключённых к PEI

ВОЗМОЖНОСТИ ПОЛЬЗОВАТЕЛЬСКОГО ИНТЕРФЕЙСА:
• Поиск абонентских групп по алфавитно−цифровым идентификаторам
• Переключение между громким и конфиденциальным режимами приёма
• Включение/отключение озвучивания нажатия кнопок тастатуры
• Включение/отключение предупредительных сигналов
• Настраиваемые звуковые сигналы оповещения
• Режимы подсветки – ручной, автоматический, полуавтоматический и отключение
• Редактирование адресной книги с тастатуры
• Стандартные языки интерфейса (русский, английский, французский, немецкий, испанский, голландский)
• Возможность выбора языка интерфейса (символьный набор ISO 8859−1)
• 2 контекстно−зависимых кнопки выбора пунктов меню
• 3 программируемые функциональные кнопки
• Вызов функций нажатием одной кнопки на тастатуре (всего 10 функций)
• Переход в режим Телефон / Индивидуальный / УАТС / Состояние / Абонентская группа / TXI / Шаблон БД / Шаблон сообщения – нажатием одной кнопки
• Возможность работать со всеми пунктами меню во время разговора
• Данные о принятых и пропущенных вызовах
• Ручная регулировка яркости подсветки на передней панели

СЛУЖБА ОПРЕДЕЛЕНИЯ МЕСТОПОЛОЖЕНИЯ GPS:
• Встроенный однокристальный приемник GPS
  − Работа в автоматическом и полуавтоматическом режимах
  − Поддержка протокола LRRP и LIP
  − Комбинированная мобильная антенна: для GPS и TETRA или только для GPS
  − Возможность хранения в терминале данных о местоположении для последующей обработки и т.п.
  − Возможность отключения GPS при проведении спецопераций
  − Аутентификация диспетчеров GPS
• Программируемые режимы обновления информации о местоположении:
  − По требованию
  − Периодически по расстоянию
  − Экстренное оповещение
  − Периодически по времени
  − При включении/отключении питания
  − При разрешении/запрещении TXI
  − При переключении DMO/TMO
  − По сигналу передачи состояния
  − По сигналу передачи сообщения
  − При переходе от одного сайта к другому
  − При подключении к группе
  − Возможность программирования всех параметров GPS по эфиру

Дополнительно:
• Возможность многократного обновления микропрограммы
• Система программирования ведёт автоматический учёт логистической информации
• Возможность применения пароля Codeplug системой программирования, используемой заказчиком
• Дополнительные возможности мобильной связи (в т.ч. классы абонентов)
• Предпочтительная абонентская группа (DMO/TMO)



ХАРАКТЕРИСТИКИ GPS

Количество одновременно работающих спутников

12

Режим работы

Автоматический или полуавтоматический (A-GPS)

Антенна GPS

вывод с разъёмом FME для стандартных антенн GPS (питание 5 В, 25 мА)

Чувствительность

-152 дБм/-182 дбВт

Точность

5 метров (вероятность 50%)

10 метров (вероятность 95%)

РАДИОЧАСТОТНЫЕХАРАКТЕРИСТИКИ

Диапазон частот TMO, МГц

380-430, 440-470

Диапазон DMO, МГц

380-430, 440-470

Шаг сетки частот, КГц

25

Ширина диапазона перестройки частот (TMO), МГц

50, 30, 64 соответственно диапазону

Ширина диапазона перестройки частот (DMO), МГц

50, 30, 64 соответственно диапазону

Разнос частот передачи/приёма, МГц

10 (380-470), 45 (806-870)

Мощность передатчика, Ватт

TETRA - 10 (Класс 2)

TEDS - 3 (Класс 3)

Управление мощностью передатчика

4 ступени по 5 дБ

Неравномерность уровня мощности, +/-, дБ

2

Класс приемника

A и B

Статическая чувствительность приемника, дБм

-112 минимум -114 в среднем

Динамическая чувствительность приемника, дБм

-103 минимум -105 в среднем

КЛИМАТИЧЕСКИЕ УСЛОВИЯ

Рабочая температура °C

от -30 до +60

Температура хранения °C

от -40 до +85

Влажность

ETS 300 019-1-5 класс 5.1 и 5.2 EIA/TIA 603 (95%)

Пыль и вода

IP54 (кат.2) со стандартной панелью управления

Ударо– и вибропрочность

ETS 300 019-1-5 класс 5M2 и 5M3 MIL 810 C/D/E/F

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ MTM5500

Размеры (ВхШхГ), мм.

49x170x169 (только терминал)
60x188x39 (выносной блок управления)

Вес, г.

1070 только терминал)
13700 (терминал с блоком управления)

Кол-во абонентских групп - TMO

2048

Кол-во абонентских групп - DMO

1024

Кол-во записей в телефонной книге

1000

Список текстовых сообщений

20

Список сообщений о состоянии

100

Список кодов стран/сетей

100

Список сканирования

20 списков из 20 групп
