Описание

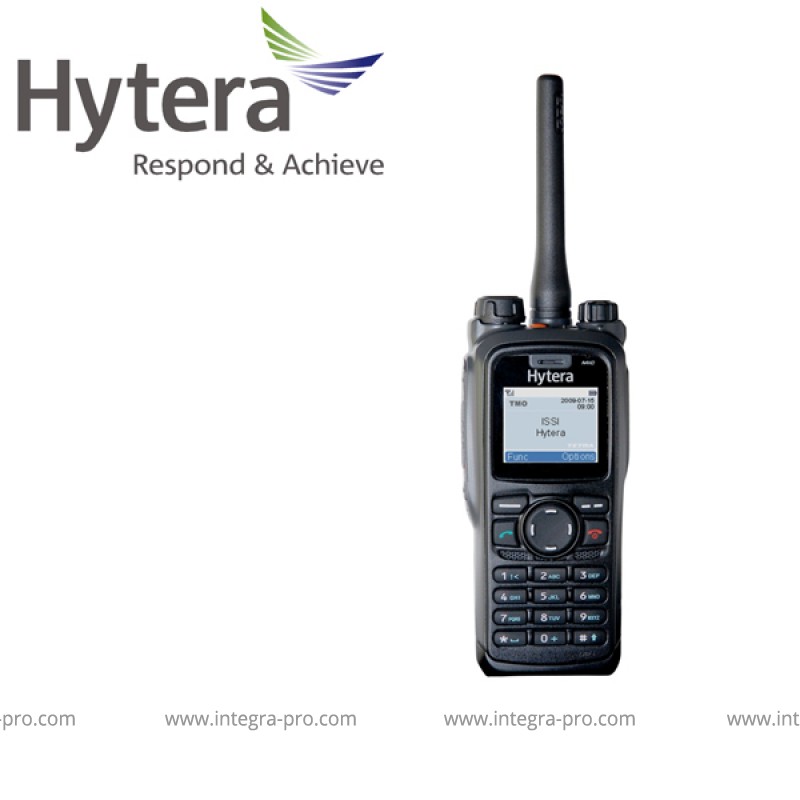

Терминал Hytera PT580H plus UL913 предназначен для работы в сетях профессиональной радиосвязи стандарта TETRA во взрывоопасных зонах низкой категории.
Этот терминал (Версия S) оснащен GPS, Man Down, Bluetooth и может выполнять функция DMO ретранслятора.
Терминал оснащен дисплеем для просмотра статуса текущей группы, сообщений, уровня сигнала и батареи.
Штатный комплект PT580H plus UL913 включает в себя: радиостанцию, литий-ионный аккумулятор 2400 мАч, антенну, крепление на ремень, одноместное зарядное устройство и набор бумажных материалов.
Характеристики радиостанции Hytera PT580H plus UL913:
|
|
Параметр
|
Значение
|
| Основные параметры
|
Диапазон частот, МГц
|
380-430 МГц (F3)
405-475 МГц (F4) |
| Габариты, мм
|
127.5 × 55 × 43 (с АКБ 2400 мАч)
|
|
| Вес, гр
|
408 (с антенной и акб 2400 мАч)
|
|
| Аккумулятор
|
BL2412 Ex, Взрывобезопасный литий-ионный, 2400 мАч, 7.4 В
|
|
| Аудиомощность, Вт
|
2 | |
| Пользовательский интерфейс
|
Число групп ТМО / число папок
|
6000 / 200 |
| Число групп DMO - число папок
|
4000 / 50 | |
| Телефонная книга, записей | 2000 | |
| Дисплей
|
1.8 дюйма, 160*128 пикс., 65k, TFT
|
|
| Радиочастотные параметры
|
Мощность излучения, Вт
|
До 3
|
| Класс приемника
|
А и В
|
|
| Чувствительность приемника (статическая), дБм
|
-116
|
|
| Чувствительность приемника (динамическая), дБм
|
-107
|
|
| Bluetooth (при наличии) | v.4.0 | |
| Чувствительность GPS приемника (открытое небо), дБм
|
-148 (захват)
-165 (слежение) |
|
| Эксплуатационные параметры
|
Температурный диапазон (рабочий), град
|
-30 … +60
|
| Температурный диапазон (хранение), град
|
-40 … +85
|
|
| Пыле- влагозащита
|
IP65/66/67/68
|
|
| Виброзащита
|
ETS 300-019-1-7 Class 5M3
MIL-STD-810 G GJB150A-2009 |
Лицензии для активации дополнительных функций доступны как при первичном заказе так и в процессе эксплуатации.
Список опциональных лицензий и функций для PT580H:
| Код лицензии
|
Наименование на английском языке
|
Наименование на русском языке
|
| SW00053
|
Repeater
|
Функция ретранслятора DMO
|
| SW00065
|
SDS Template License
|
Функция работы с шаблонами SDS
|
| SW00066
|
Drive Test Application license
((B) not support; ((E/S) need license) |
Функция автоматической передачи служебных данных о качестве связи (требуется дополнительная инфраструктура). Версия В - не поддерживается, Версия E/S - требуется лицензия.
|
| SW00067
|
GCK License
|
Функция шифрования групповых переговоров (требуется дополнительная инфраструктура)
|
| SW00068
|
Hytera E2EE License
((B) not support; (E) need license; (S) free) |
Функция шифрования Hytera точка-точка (требуется наличие KMA (аппаратно-программного комплекса)). Версия В - не поддерживается, Версия E - требуется лицензия, Версия S - бесплатно
|
| SW00069
|
Work Order License
((B/E) need license; (S) free) |
Функция обмена шаблонными сообщениями. Версия B/E - требуется лицензия.Версия S - бесплатно
|
| SW00070
|
MSPD License
((B/E) need license; (S) free) |
Функция многоканальной передачи данных. Версия В/E - требуется лицензия.Версия S - бесплатно
|
| SW00071
|
OTAP License
((B/E) need license; (S) free) |
Функция удаленного программирования радиостанции по эфиру (требуется дополнительная инфраструктура). Версия В/E - требуется лицензия.Версия S - бесплатно
|
| SW00072
|
Route Trace License
((B) not support; ((E/S) need license) |
Функция отображения положения собеседника. Версия В - не поддерживается, Версия E/S - требуется лицензия.
|
| SW00083
|
Temporarily Disabled Enhancement License
|
Функция временной блокировки радиостанции
|
| SW00084
|
Load Directed Roaming License
|
Функция управляемой регистрации на требуемой БС
|
| SW00085
|
SCK OTAR License
|
Не продаем
|
| SW00090
|
VOX License
|
Функция управления активации передачи голосом
|
| SW00091
|
Cell Application License
|
Функция управления режимом TXI запрета передачи в зависимости от места регистрации
|
| SW00092
|
L Power Class License
|
Активация работы в режиме мощности класса L
|
| SW00093
|
TETRA E2EE License
((B) not support; ((E/S) need license) |
Функция шифрования TETRA точка-точка (требуется наличие KMA (аппаратно-программного комплекса)). Версия В - не поддерживается, Версия E/S - требуется лицензия.
|
| SW00099
|
TETRA Zone License
|
Функция принудительной регистрации на БС для активации группового вызова
|
| SW00100
|
Drive Test with Dongle Control(include 2 dongles)
((B) not support; ((E/S) need license) |
Лицензия программного обеспечения для контроля за качеством связи. Версия В - не поддерживается, Версия E/S - требуется лицензия.
|
| SW00101
|
Remote Performance Monitoring license
((B) not support; ((E/S) need license) |
Функция передачи по эфиру уровня принимаемого сигнала. Версия В - не поддерживается, Версия E/S - требуется лицензия.
|
| SW00102
|
Remote Performance Monitoring with Dongle Control(include 2 dongles)
((B) not support; ((E/S) need license) |
Лицензия и ПО по приему по эфиру уровня сигнала (с ключом). Версия В - не поддерживается, Версия E/S - требуется лицензия.
|
| SW00103
|
Indoor Location via BT license
|
Функция отправки сообщений с метками маяков BT в помещениях.
|
Аксессуары для PT560H / PT580H plus:
| AN0405H11
|
Антенна SMA 9см 380-430MHz / 1575MHz с Hytera логотипом AN0405H11 для носимой радиостанции PT560/580. Арт.AN0405H11
|
| AN0405H12
|
Антенна SMA 9см 380-430MHz / 1575MHz без Hytera логотипа AN0405H12 для носимой радиостанции PT560/580. Арт.AN0405H12
|
| AN0437H01
|
Антенна SMA 9см 400-475MHz / 1575MHz с Hytera логотипом AN0435H04 для носимой радиостанции PT560/580. Арт.AN0437H01
|
| AN0437H02
|
Антенна SMA 9см 400-475MHz / 1575MHz без Hytera логотипа AN0435H04 для носимой радиостанции PT560/580. Арт.AN0437H02
|
| BL2019
|
Аккумулятор литий - ионный 2000 мАч для носимой радиостанции PT560/580. Арт.BL2019
|
| BL2505
|
Аккумулятор литий - ионный 2500mAh для носимой радиостанции PT560/580. Арт.BL2505
|
| BL2412 Ex
|
Взрывозащищенный литий-ионный аккумулятор 2400mAh для носимой радиостанции PT560/580. UL Арт.BL2412 Ex
|
| CH10A07
|
Быстрое зарядное устройство ,входное напряжение:
12 В DC входной ток:1 А ,выходной ток: 0,85 А, тип заряжаемых батарей:для Li-Ion/Ni-MH батарей ,для носимой радиостанции PT560/580. Арт.CH10A07 |
| CH10A06
|
Двойное быстрое зарядное устройство ,входное напряжение:12 В DC, входной ток:
2 А ,выходной ток:2 А тип заряжаемых батарей: Li-Ion, Li-Pol, Ni-MH, Ni-Cd. для носимой радиостанции PT560/580. Арт.CH10A06 |
| CH20L04
|
Быстрое зарядное устройство с дисплеем, входное напряжение:12 В DC, входной ток:1 А, выходной ток:
0,85 А, тип заряжаемых батарей: Li-Ion, Li-polymer, Ni-MH, Ni-Cd для носимой радиостанции PT560/580. Арт.CH20L04 |
| CH20L06
|
Быстрое зарядное устройство ( без дисплея),входное напряжение:12 В DC, входной ток:2 А ,выходной ток:2 А ,тип заряжаемых батарей:
Li-Ion, Li-Pol, Ni-MH, Ni-Cd.для носимой радиостанции PT560/580. Арт.CH20L06 |
| CHV09
|
Автомобильный адаптер питания (DC-DC) CHV09 вход: выход 11-25VDC: 12VDC 1A для носимой радиостанции PT560/580. Арт.CHV09
|
| MCA05
|
Зарядное устройство тестирующее шестипозиционное ,входное напряжение: 12В постоянного тока /7 А
сила тока заряда: 1000 мА (на разъем) для носимой радиостанции PT560/580. Арт.MCA05 |
| MCA08
|
Зарядное устройство шестипозиционное, входное напряжения: от 100В до 240В; 50/60Гц; 1,5 А;
сила тока заряда: 1000 мА (на разъем)) для носимой радиостанции PT560/580. Арт.MCA08 |
| MCL20
|
Шестиместное быстрое зарядное устройство для носимой радиостанции PT560/580. Арт.MCL20
|
| PS1018
|
Сетевой адптер питания входное напряжение:
100-240В AC 50/60 Гц выходное напряжение: 12В DC Выходной ток:1 А для носимой радиостанции PT560/580. Арт.PS1018 |
| PS2004
|
Адаптер питания , предназначен для использования с зарядным устройством CH10A06,. переменный ток: 100-240В. носимой радиостанции для носимой радиостанции PT560/580. Арт.PS2004
|
| PS7501
|
Сетевой адаптер для быстрого зарядного устройства ,входное напряжение: 100-240 В перем. тока, 1,5 A
,выходное напряжение: 12 В пост.тока/7A.,защита от перегрузок по току и напряжению и коротких замыканий.для носимой радиостанции PT560 /580 Арт.PS7501 |
| MCA19
|
Многоместное зарядное устройство , вмещает до 12 радиостанций и 10 батарей, заряжает до восьми радиостанций или батарей одновременно (с мульти-блоком зарядного устройства MCA06) для носимой радиостанции PT560/580. Арт.MCA19
|
| MCA21
|
Многоместное зарядное устройство с ручкой и колесами, вмещает до 12 радиостанций и 10 батарей,для носимой радиостанции PT560/580. Арт.MCA21
|
| POA38
|
Адаптер аккумуляторной батареи (для зарядного устройства MCA05) для носимой радиостанции PT560/580. Арт.POA38
|
| POA59
|
Адаптер аккумуляторной батареи (для зарядного устройства MCA05, MCA10) для носимой радиостанции PT560/580. Арт.POA59
|
| BRK20
|
Крепление на стену для MCA08,MCA10 быстрого 6 местного зарядного устройства для носимой радиостанции PT560/580. Арт.BRK20
|
| PS1018
|
Сетевой адаптер питания входное напряжение:
100-240В AC 50/60 Гц выходное напряжение: 12В DC Выходной ток:1 А для носимой радиостанции PT560/580. Арт.PS1018 |
| PS2010
|
Адаптер питания 2V/2A (для двойного зарядного устройства CH10A06) для носимой радиостанции PT560/580.Арт.PS2010
|
| PS2004
|
Адаптер питания 2V/2A (для двойного зарядного устройства CH10A06) для носимой радиостанции PT560/580. Арт.PS2004
|
| CHV09
|
Автомобильный адаптер питания (DC-DC) CHV09 вход: выход 11-25VDC: 12VDC 1A для носимой радиостанции PT560 /580 Арт.CHV09
|
| PS7501
|
Сетевой адаптер для быстрого зарядного устройства ,входное напряжение: 100-240 В перем. тока, 1,5 A
,выходное напряжение: 12 В пост.тока/7A.,защита от перегрузок по току и напряжению и коротких замыканий.для носимой радиостанции PT790EX. Арт.PS7501 |
| POA87
|
Переходник UK на стандарт EU (для PS1014 / PS1016 / PS1017 / PS1018 / PS1025 / PS1027) для носимой радиостанции PT560/580. Арт.POA87
|
| BC19
|
Клипса поясного крепления для носимой радиостанции PT560/580. Арт.BC19
|
| RO03
|
Петля держатель на руку для носимой радиостанции PT560/580.Арт.RO03
|
| LCY003
|
Кожаный чехол (с ЖК-дисплеем и клавиатурой) для носимой радиостанции PT560/580. Арт.LCY003
|
| LCY006
|
Кожаный чехол (с ЖК-дисплеем и клавиатурой) (для толстой батареи) PT560/580. Арт.LCY006
|
| LCY012
|
Чехол для батарей для носимой радиостанции PT560/580. Арт.LCY012
|
| NCN019
|
Пакет для переноски для носимой радиостанции PT560/580. Арт.NCN019
|
| PCN006
|
Водонепроницаемый чехол для носимой радиостанции PT560/580. Арт.PCN006
|
| LCBN13
|
Желет для скрытого ношения радиостанции для носимой радиостанции PT560/580. Арт.LCBN13
|
| SM18N5
|
Тангента водонепроницаемая стандарт (IP67) для носимой радиостанции PT560/580. Арт.SM18N5
|
| SM18N3
|
Тангента (стандарт (IP54 для носимой радиостанции PT560/580. Арт.SM18N3
|
| SM26N3
|
Коммуникатор для PD78X серии с динамиком（IP67）прикрепленный непосредственно к радиостанции) для носимой радиостанции PT560/580. Арт.SM26N3
|
| SM26N4
|
Коммутатор для PD78X серии с 2.5 мм (IP54）(прикрепленный непосредственно к радиостанции) для носимой радиостанции PT560/580. Арт.SM26N4
|
| ESN12
|
Наушник только для приема (дляSM26N4) для носимой радиостанции PT560/580. Арт.ESN12
|
| EHN16
|
C образная гарнитура с PTT&MIC на прищепкой (ACN-01 + EH-01,прикрепленная непосредственно к радиостанции) для носимой радиостанции PT560/580. Арт.EHN16
|
| EHN17
|
Поворотная гарнитура с PTT&MIC на прищепке (ACN-01 + EH-02,прикрепленная непосредственно к радиостанции) для носимой радиостанции PT560/580. Арт.EHN17
|
| EAN23
|
Поворотная гарнитура с PTT&MIC на прищепке (ACN-01 + EH-02,прикрепленная непосредственно к радиостанции) для носимой радиостанции PT560/580. Арт.EAN23
|
| EHS17
|
Акустический наушник только для приема с поворотным механизмом (для SM26N4) для носимой радиостанции PT560/580. Арт.EHS17
|
| ES-01
|
Однопроводной наушник (используется с ACN-01) для носимой радиостанции PT560/580. Арт.ES-01
|
| ES-02
|
Наушник только для приема с поворотным механизмом (используется ACN-01) для носимой радиостанции PT560/580. Арт.ES-02
|
| EH-01
|
Наушник только для приема C образный (используется ACM-01) для носимой радиостанции PT560/580. Арт.EH-01
|
| EH-02
|
Наушник только для приема с поворотным механизмом (используется ACM-01) для носимой радиостанции PT560/580. Арт.EH-02
|
| АКС-01
|
Встроеннный микрофон и PTT используются для приёма, защита IP54 для носимой радиостанции PT560/580. Арт.AKC-01
|
| EHS18
|
Наушник только для приема C образный(для SM26N4) для носимой радиостанции PT560/580. Арт.EHS18
|
| EAS03
|
Наушник только для приема с прозрачной акустической трубкой (для SM26M1) для носимой радиостанции PT560/580. Арт.EAS03
|
| EAN17
|
3х-проводное гарнитура с прозрачной акустической трубкой (бежевый) для носимой радиостанции PT560/580. Арт.EAN17
|
| EAN18
|
3х-проводная гарнитура с прозрачной акустической трубкой (черный) для носимой радиостанции PT560/580. Арт.EAN18
|
| EWN09
|
2х проводная гарнитура с беспроводными наушниками и шейной петлей) (EWN10+POA42,присоединяется непосредственно к радиостанции) (бежевая) для носимой радиостанции PT560/580. Арт.EWN09
|
| EWN10
|
2х-проводная гарнитура с беспроводным шейным Loop (бежевый) для носимой радиостанции PT560/580. Арт.EWN10
|
| POA42
|
Беспроводной наушник (Bluetooth) для носимой радиостанции PT560/580. Арт.POA42
|
| EBN09
|
Костная гарнитура для носимой радиостанции PT560/580. Арт.EBN09
|
| ELN08
|
Горло-вибрационный гарнитура для носимой радиостанции PT560/580. Арт.ELN08
|
| ECN18
|
Наушники с микрофоном для носимой радиостанции PT560/580. Арт.ECN18
|
| POA47
|
Кнопка PTT для работы с гарнитурой Bluetooth для носимой радиостанции PT560/580. Арт.POA47
|
| POA121
|
Беспроводная кнопка PTT (для S и BT4.0) для носимой радиостанции PT560/580. Арт.POA121
|
| SM18A3
|
Тангента (для CK02 и CK02-E) для носимой радиостанции PT560/580. Арт.SM18A3
|
| CK02
|
Комплект для подключения в автомобиле (Car Kit - стандартная версия включает в себя силовой кабель + Монтажный кронштейн + RF адаптер) (Мобильная антенна продается отдельно) для носимой радиостанции PT560/580. Арт.CK02
|
| CK02-E
|
Комплект для подключения в автомобиле (Car Kit расширенная версия включает в себя силовой кабель + Монтажный кронштейн + RF адаптер + Bluetooth) (Мобильная антенна продается отдельно) для носимой радиостанции PT560/580. Арт.CK02-E
|
| CK02-S
|
Комплект для подключения в автомобиле (Car Kit простая версия включает в себя силовой кабель + Монтажный кронштейн) для носимой радиостанции PT560/580. AptCK02-S.
|
| SM09S1
|
Внешний динамик (для CK03, CK03-E, CK02, CK02-E и CK05) для носимой радиостанции PT560/580. Арт.SM09S1
|
| SM16A3
|
Тангента без динамика (работа с SM09S1) для носимой радиостанции PT560/580. Арт.SM09S1
|
| POA105
|
Ножной переключатель в солнцезащитный козырек и микрофонный кабель (для CK03, CK03-E, CK02, CK02-E и CK05) для носимой радиостанции PT560/580. Арт.POA105
|
| BRK24
|
Кронштейн для крепления в автомобиле для носимой радиостанции PT560/580. Арт.BRK24
|
| GPS04
|
Автомобильная антенна GPS разъем, SMA, 1575MHZ (для CK03, CK03-E, CK02, CK02-E и CK05) для носимой радиостанции для носимой радиостанции PT560/580. Арт.GPS04
|
| POA68
|
РЧ-адаптер Автомобильный комплект, который автоматически переключается на мобильную антенну, чтобы увеличить охват после фиксации радио в автомобильный комплект. для носимой радиостанции PT560/580. Арт.POA68
|
| PC64
|
Кабель для программирования (DB9 порт) для носимой радиостанции PT560/580. Арт.PC64
|
| PC90
|
Кабель для программирования (USB 16-контактного интерфейс) для носимой радиостанции PT560/580. Арт.PC90
|
| RCS-01
|
Беспроводная консоль с PTT (для S и BT4.0) для носимой радиостанции PT560/580. Арт.RCS-01
|
