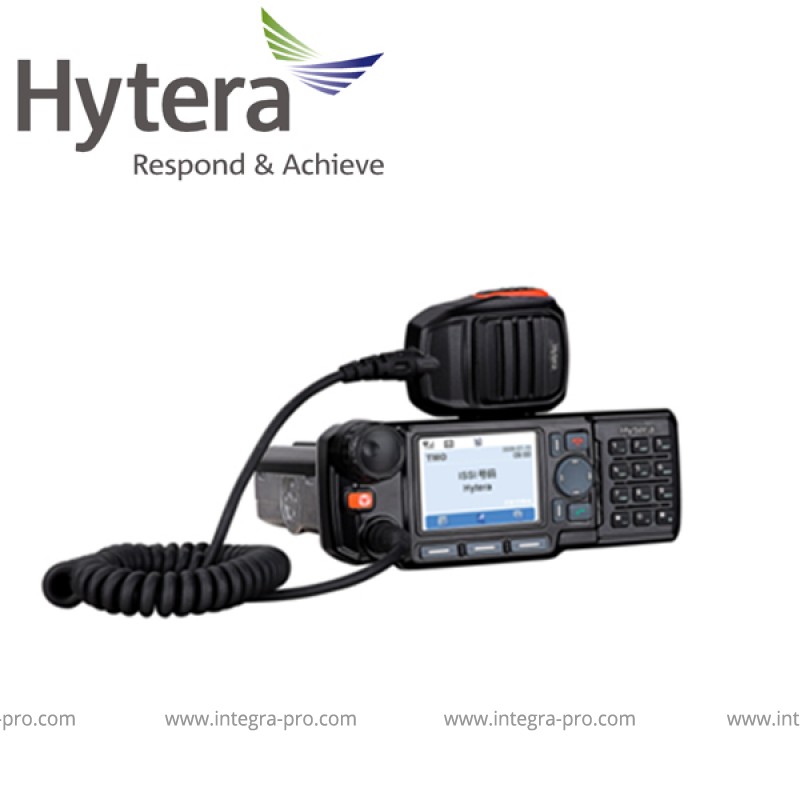

MT680 plus

Мобильная радиостанция с цветным дисплеем. 320-380 МГц (F1), 380-430 МГц (F3) или 405-475 МГц (F4). Мощность до 10Вт.

Версия B - поддержка ретранслятора DMO

Версия Е - GPS, поддержка ретранслятора DMO

Версия S - GPS, Bluetooth, поддержка ретранслятора DMO


Описание

MT680 plus – мобильный терминал, может быть использован в сетях профессиональной радиосвязи стандарта TETRA как в режиме DMO, так и TMO.

MT680plus имеет большой цветной дисплей диагональю 2.8 дюйма и разрешением 320х240 пикселей и глубиной цвета в 262000.

Мобильный терминал MT680plus стандарта TETRA предназначен для работы в самых невероятных условиях эксплуатации. С помощью аксессуаров MT680plus можно установить на столе, на приборной доске автомобиля, а также использовать в качестве модема только для передачи данных.

MT680 plus комплектуется опционально встроенным приёмником GPS.

В панель управления терминала встроен динамик громкой связи.

Штатный комплект включает: блок приемопередатчика радиостанции, кабель питания с предохранителем, микрофон с клавишей передачи, скоба крепления.


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размеры (ВхШхГ), мм.
70x184x186 (терминал со стандартным блоком управления)
Вес, г.
1853
Кол-во абонентских групп - TMO
6000
Кол-во абонентских групп - DMO
4000
Мощность встроенного динамика 4
КЛИМАТИЧЕСКИЕ УСЛОВИЯ
Рабочая температура °C
от -30 до +60
Температура хранения °C
от -40 до +85
Влажность
ETS 300 019-1-5 класс 5.1 и 5.2 EIA/TIA 603 (95%)
Пыль и вода
IP54 со стандартной панелью управления
РАДИОЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ
Диапазон частот TMO, МГц
320-380 (F1), 380-430 (F3), 405-475 (F4)
Диапазон DMO, МГц
320-380 (F1), 380-430 (F3), 405-475 (F4)
Шаг сетки частот, КГц
25
Ширина диапазона перестройки частот (TMO), МГц
50, 70 соответственно диапазону
Ширина диапазона перестройки частот (DMO), МГц
50, 70 соответственно диапазону
Разнос частот передачи/приёма, МГц
10
Мощность передатчика, Ватт
TETRA - 10 (Класс 2)
Управление мощностью передатчика
ступени по 5 дБ
Неравномерность уровня мощности, +/-, дБ
2
Класс приемника
A и B
Статическая чувствительность приемника, дБм
-116
Динамическая чувствительность приемника, дБм
-106
ХАРАКТЕРИСТИКИ GPS
Количество одновременно работающих спутников
12
Режим работы
Автоматический или полуавтоматический (A-GPS)
Антенна GPS
вывод с разъёмом SMA для стандартных антенн GPS (питание 5 В, 25 мА)
Чувствительность
-152 дБм/-182 дбВт
Точность
5 метров (вероятность 50%)
10 метров (вероятность 95%)



С помощью дополнительных платных лицензий можно активировать различные функции на терминалах.

Список  лицензий:

Код лицензии
Наименование на английском языке
Наименование на русском языке
SW00053
Repeater
Функция ретранслятора DMO
SW00065
SDS Template License
Функция работы с шаблонами SDS
SW00066
Drive Test Application license
((B) not support; ((E/S) need license)
Функция автоматической передачи служебных данных о качестве связи (требуется дополнительная инфраструктура). Версия В - не поддерживает, Версия E/S - лицензируется.
SW00067
GCK License
Функция шифрования групповых переговоров (требуется дополнительная инфраструктура)
SW00068
Hytera E2EE License
((B) not support; (E) need license; (S) free)
Функция шифрования Hytera точка-точка (требуется наличие KMA (аппаратно-программного комплекса)). Версия В - не поддерживает, Версия E - лицензируется, Версия S - бесплатно.
SW00069
Work Order License
((B/E) need license; (S) free)
Функция обмена шаблонными сообщениями. Версия В/Е - лицензируется, Версия S - бесплатно
SW00070
MSPD License
((B/E) need license; (S) free)
Функция многоканальной передачи данных. Версия В/Е - лицензируется, Версия S - бесплатно
SW00071
OTAP License
((B/E) need license; (S) free)
Функция удаленного программирования радиостанции по эфиру (требуется дополнительная инфраструктура). Версия В/Е - лицензируется, Версия S - бесплатно
SW00072
Route Trace License
((B) not support; ((E/S) need license)
Функция отображения положения собеседника. Версия В - не поддерживает, Версия E/S - лицензируется.
SW00082
Upgrading/Programming via BT License
((B/E) not support; ((S) need license)
Функция программирования абонентской радиостанции через интерфейс BT. Версия В/E - не поддерживает, Версия S - лицензируется.
SW00083
Temporarily Disabled Enhancement License
Функция временной блокировки радиостанции
SW00084
Load Directed Roaming License
Функция управляемой регистрации на требуемой БС
SW00085
SCK OTAR License
Не продаем



Для Mt680 plus доступны следующие аксессуары:

DAMA1568AT41 Мобильная антенна GPS/BD для мобильной радиостанции MT680. Арт.DAMA1568AT41
DAMA1575AT41 Мобильная антенна GPS для мобильной радиостанции MT680. Арт.DAMA1575AT41
DAMA1590AT42 Мобильная антенна GPS / ГЛОНАСС для мобильной радиостанции MT680. Арт.DAMA1590AT42
GPS04 Мобильная антенна GPS, разъем SMA, 1575MHZ для мобильной радиостанции MT680. Арт.GPS04
PWC10 Кабель питания для мобильной радиостанции для MT680. Арт.PWC10
PWC12 Кабель питания для мобильной радиостанции для MT680. Арт.PWC12
PS16002 Блок питания для базовой станции (Вход: 100 ~ 240 В переменного тока / 12VDC Выход: 13.6V DC 0 ~ 22A)
для мобильной радиостанции MT680. Арт.PS16002
PS22002 (L), Блок питания (Вход: 100 ~ 240 В переменного тока / 12VDC Выход: 13.6V DC 0 ~ 16A) для мобильной радиостанции для MT680.  Арт.PS22002 (L),
PV8002 Источник питания (вход: 24V DC / Выход: 12V DC 0 ~ 8.4A) для мобильной радиостанции MT680. Арт.PV8002
PV8003 Источник питания (вход: 48V DC / Выход: 12V DC 0 ~ 8.4A) для мобильной радиостанции MT680. Арт.PV8003
SM16A2 Водонепраницаемая тангента ,стандарт IP67 (RoEWS01HS) для мобильной радиостанции MT680. Арт.SM16A2
SM16A1 Тангента ,стандарт IP54 с логотипом Hytera для мобильной радиостанции MT680. Арт.SM16A1
SM16A4 Тангента с шумоподавителем,стандарт (IP67) для мобильной радиостанции для MT680. Арт.SM16A4
SM09D1 Внешний динамик, с логотипом Hytera для мобильной радиостанции MT680. Арт.SM09D1
SM09D2 Внешний динамик с каебелем 5м для мобильной радиостанции MT680. Арт.SM09D2
SM27W1 Беспроводной пульт ,Микрофон для мобильной радиостанции MT680. Арт.SM27W1
SM19A2 Тангента с клавиатурой для мобильной радиостанции MT680. Арт.SM19A2
SM20A1 Телефонная трубка для мобильной радиостанции MT680. Арт.SM20A1
POA47 Кнопка Bluetooth PTT для мобильной радиостанции MT680. Арт.POA47
POA121 Кнопка Bluetooth PTT (для S / T и BT4.0) для мобильной радиостанции MT680. Арт.POA121
ECN27 Гарнитура для мотоциклетного шлема для мобильной радиостанции MT680. Арт.ECN27
SM10A1 Настольный микрофон, с логотипом Hytera для мобильной радиостанции MT680. Арт.SM10A1
POA44 Ножной переключатель для мобильной радиостанции MT680. Арт.POA44
POA76 Автомобильный микрофон в солнцезащитный козырек  (используется с POA117) для мобильной радиостанции MT680. Арт.POA76
POA77 Автомобильный микрофон в солнцезащитный козырек (используется с POA117)) для мобильной радиостанции MT680. Арт.POA77
POA85 Ножной переключатель (используется только с POA117) для мобильной радиостанции MT680. Арт.POA85
POA86 Кабели для ножного переключателя и микрофона в солнцезащитный козырек для мобильной радиостанции MT680. Арт.POA86
SM09S2 Внешний динамик (разъем 3,5 мм) ( 2 м кабеля) для мобильной радиостанции MT680. Арт.SM09S2
EWS01 Беспроводная гарнитура с микрофоном Boom для мобильной радиостанции MT680. Арт.EWS01
POA117 Внешний кабель для монтажа  (используется с POA76 + POA85 + SM09S2 или POA77 + POA118 + SM09S2) для мобильной радиостанции MT680. Арт.POA117
POA118 Кольцо-РТТ (используется с микрофоном и PTT & SPK кабель) (используется с POA117) для MT680. Арт.POA118
POA149 Автомобиль Козырек Микрофон для AIU (3,5 м; прямой тип ствола; 3,5 мм разъем с 90 градусов вращающегося замка) для мобильной радиостанции MT680. Арт.POA149
POA150 Кольцо РТТ для AIU (2 м; 3,5 мм разъем с 90 градусов вращающимся замком) для мобильной радиостанции MT680. Арт.POA150
POA151 Педаль PTT для AIU (2 м; 3,5 мм разъем с 90 градусов вращающимся замком) для мобильной радиостанции MT680. Арт.POA151
POA152 Набор кабелей для PTT и Visor Микрофон (1 м) для мобильной радиостанции MT680. Арт.POA152
POA153 Набор кабелей для PTT и Visor Микрофон (3 м) для мобильной радиостанции MT680. Арт.POA153
PC35 Кабель для программирования (USB порт) для мобильной радиостанции MT680. Арт.PC35
PC39 Кабель для передачи данных (Transmission) для мобильной радиостанции MT680. Арт.PC39
PC50 Провод зажигания для мобильного радио для мобильной радиостанции MT680. Арт.PC50
PC82 Соединительный кабель КDB26 to SPK\PTT\ING(ignition) для мобильной радиостанции MT680. Арт.PC82
PC91 Кабель для программирования (DB26 Connect)(с линией зажигания)(3m) для мобильной радиостанции MT680. Арт.PC91
BRK11 Монтажный кронштейн для крепления мобильной радиостанции для MT680. Арт.BRK11
RCC15 Набор для выноса передней панели радиостанции,(без управления радиостанцией, с кабелем 3M)стандарт IP54 для мобильной радиостанции MT680. Арт.RCC15
RCC16 Набор для выноса передней панели радиостанции,(без управления радиостанцией, с кабелем 6M)стандарт IP54 для мобильной радиостанции MT680. Арт.RCC16
RCC17 Набор для выноса передней панели радиостанции,(без управления радиостанцией, с кабелем 15M)стандарт IP54 для мобильной радиостанции MT680. Арт.RCC17
RCC18 Набор для выноса передней панели радиостанции,(с управлением радиостанцией, с кабелем 3M)стандарт IP67 для мобильной радиостанции MT680. Арт.RCC18
RCC19 Набор для выноса передней панели радиостанции,(с управлением радиостанцией, с кабелем 6M)стандарт IP67 для мобильной радиостанции MT680. Арт.RCC19
RCC20 Набор для выноса передней панели радиостанции,(с управлением радиостанцией, с кабелем 15M)стандарт IP67  для мобильной радиостанции MT680. Арт.RCC20
PC57 Кабель для комплекта дистанционного управления 3M  для мобильной радиостанции MT680. Арт.PC57
PC58 Кабель для комплекта дистанционного управления 6M  для мобильной радиостанции MT680. Арт.PC58
PC81 Кабель для комплекта дистанционного управления 15M  для мобильной радиостанции MT680. Арт.PC81
PC95 Кабель  для подключения автомобильного радиоприемника. Длина: 1,2 метра. С двух сторон имеет одинаковый разъём: DB26. для мобильной радиостанции MT680. Арт.PC95
PC97 Кабель Hytera PC95 для подключения автомобильного радиоприемника. Длина: 6 метров. С двух сторон имеет одинаковый разъём: DB26.  для мобильной радиостанции MT680. Арт.PC97
PC98 Кабель Hytera PC95 для подключения автомобильного радиоприемника. Длина: 15 метров. С двух сторон имеет одинаковый разъём: DB26. DB15 к DB15) для мобильной радиостанции MT680. Арт.PC98
POA33 Предохранитель  для мобильной радиостанции MT680. Арт.POA33
RCS-01 Беспроводная консоль с  PTT для мобильной радиостанции MT680. Арт.RCS-01
