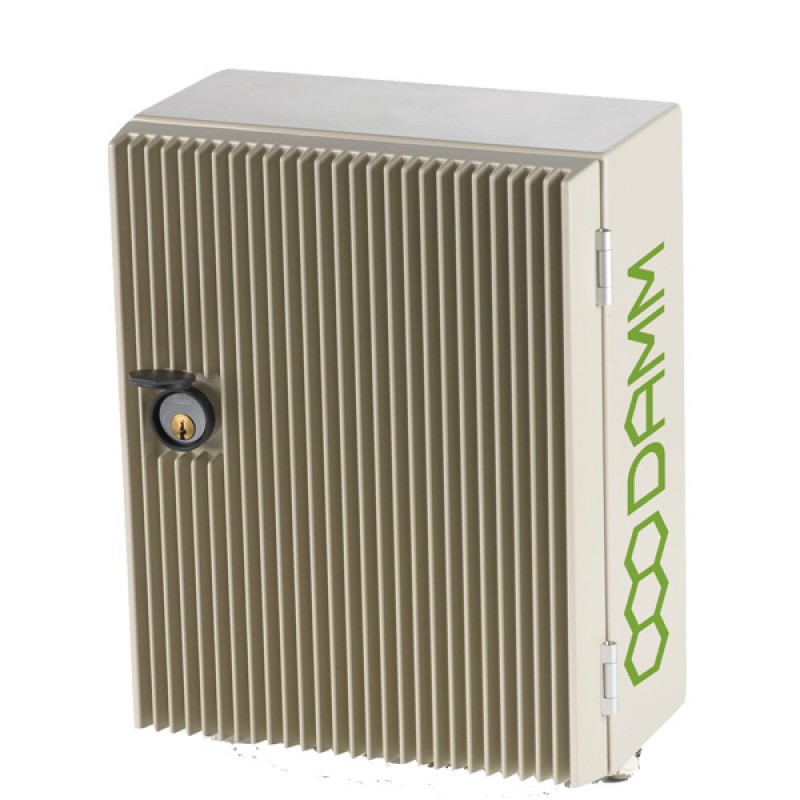

Основой блока коммутации и управления DAMM SB421 является миниатюризированный промышленный компьютер в защищенном металлическом корпусе. DAMM SB421 предназначен для размещения как на антенно-мачтовом сооружении, так в промышленных помещениях, так как имеет всепогодное исполнение IP65.
DAMM SB421 содержит преобразователь переменного электрического тока в постоянный (–48 В) для зарядки встроенных (или внешних) аккумуляторных батарей, питания подключаемых базовых радиостанций BS421 и вспомогательных внешних устройств. Помимо блока питания в состав сервисного блока DAMM BS421 входит Ethernet коммутатор для подключения компьютера управления, внешних и внутренних IP подсетей, в том числе голосовых (SIP).
Внутри одного радиоузла могут находиться до 2х контроллеров DAMM SB421 обеспечивающих взаимное резервирование всех служб TETRA, в том числе в рамках территориально-распределенной системы транкинговой радиосвязи.
Система DAMM TetraFlex благодаря высоким тактико-техническим показателям, низкому энергопотреблению и массогабаритным показателям считается оптимальным решением для создания систем профессиональной подвижной цифровой транкинговой связи в масштабах предприятий различного назначения.
Основные характеристики SB421
| Общие характеристики | |
| Размеры | 372 x 280 x 185 мм |
| Вес | 20 кг (включая АКБ) |
| Исполнение | IP65 |
| Напряжение питания | ~220 В |
| Диапазон рабочих температур | -20...+50°С
(при использовании встроенных АКБ) |
| Потребляемая мощность (без учета заряда батарей и питания базовых станций) | 20 Вт |
| Эффективная ветровая площадь | 0,1 м2 |
| Характеристики встроенного компьютера | |
| Процессор | Intel |
| Оперативная память | от 1024 МБ |
| Жесткий диск | CF 8 ГБ |
| Интерфейс LAN | Ethernet 10/100 Мбит/с |
| Интерфейс WAN | Ethernet 10/100 Мбит/с |
| Характеристики источника питания | |
| Входное напряжение | ~220 В / –48 В |
| Выходное напряжение | –48 В |
| Номинальный ток | 6 А |
| Резервное питания (опция) | 4 батареи 12 В, 7 А·ч |
| Внутренние интерфейсы | |
| 15 контактный VGA разъем для внешнего дисплея | 1 |
| USB – для внешних клавиатуры и мыши | 1 |
| USB – для лицензионного ключа | 1 |
| RJ45 – для LAN соединения, Ethernet 10/100 Mbit/s | 1 |
| Внешние интерфейсы | |
| Разъем для подачи питания на Базовую станцию (3x2,5: -48В, 0В, GND) | 2 |
| Разъем для подключения Базовой станции (LAN) | 2 |
| Разъем -48В для внешнего маршрутизатора или модема 3 x 2.5 (-48В, 0В, GND) | 1 |
| LAN 10/100 Мбит/с (LSA) | 1 |
| WAN 10/100 Мбит/с (LSA) | 1 |
| Разъем для подключения температурного датчика внешних аккумуляторных батарей | 1 |
| Внешние аварийные входы | 8 |
| Разъем для подачи напряжения 220В переменного тока (3x4,0: PE, 0, GND) | 1 |
| Разъем для подключения внешних батарей -48В (3x4,0: -48В, 0В, GND) | 1 |
Артикулы
SB421
Аксессуары и ЗИП
105171 - Комплект для подключения внешних аккумуляторных батарей
105191 - Замок с индивидуальным ключом
105193 - Дополнительный ключ к замку
205081 - Монтажный комплект для крепления на трубостойку 30-102мм
205092 - Монтажный комплект для крепления на трубостойку диаметром 100-153мм
205093 - Монтажный комплект для крепления на трубостойку диаметром 150-200мм
105111 - Плата сопряжения SB421 с приемопередатчиками BS421
105121 - Плата сопряжения SB421 с внешними устройствами
105126 - Резервный диск Compact Flash с предустановленным ПО TetraFlex (Industrial Grade) -40...+85град.
105131 - плата внутренней коммутации с грозоразрядниками и предохранителями (варианты исполнения: опция 1 / опция 2)
