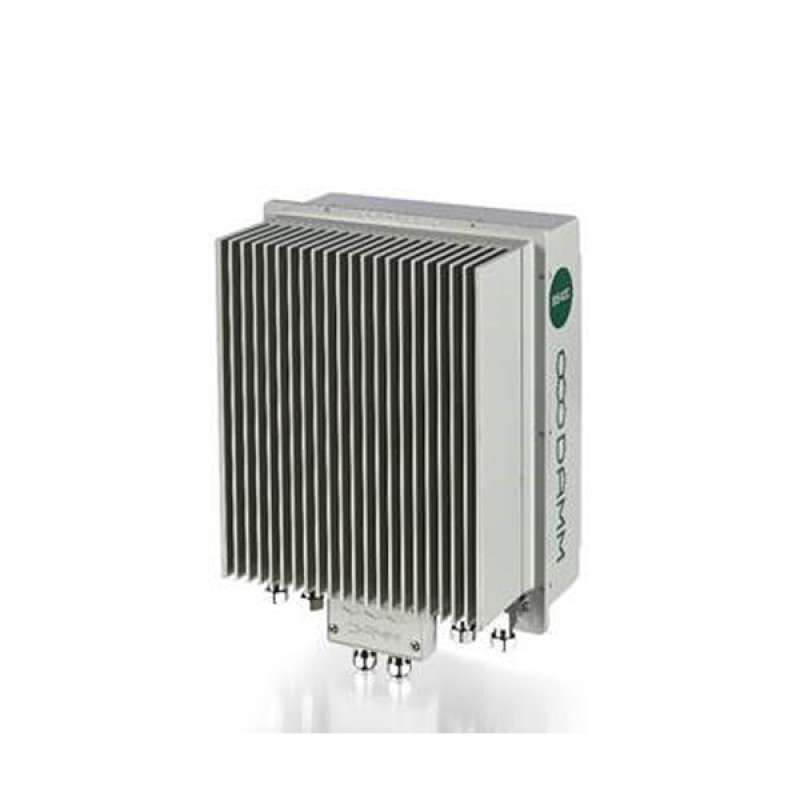

BS422

Многостандартная базовая станция в уличном исполнении (IP65) со встроенным дуплексным фильтром. Мощность на антенном разъеме до 25Вт (TETRA, TEDS) или до 50Вт (DMR, Аналог). Поддерживается разнесенный прием. Режимы: TETRA, TEDS, DMR Tier III, TETRA Simulcast, DMR Simulcast, ANALOG. До 4 дуплексных радиоканалов в полосе 300 кГц.

Описание



Базовая радиостанция DAMM TetraFlex BS422 имеет компактную конструкцию и малый вес, благодаря чему может размещаться рядом с антеннами на мачтовых сооружениях, сокращая расходы на фидеры и уменьшая потери сигнала в коаксиальных линиях.  Выходная мощность базовой радиостанции определяется количеством активных радиоканалов и режимом их работы и изменяется в пределах от 0.5 до 50Вт (DMR).

DAMM TetraFlex BS422 работает в полосе частот от 2МГц до 14 МГц, как с двумя антеннами (приемопередающей и приемной), так и с одной.

Базовая радиостанция DAMM TetraFlex BS422 обеспечивает радиоинтерфейс с абонентскими терминалами (радиостанциями).

DAMM BS422 производится в Дании на производственных площадях DAMM Cellular Systems A/S, сертифицированных в соответствие с системой сертификации менеджмента качества ISO9001. Непревзойденные массо-габаритные показатели, оптимальная конфигурация, высокие тактико-технические характеристики и сравнительно невысокая стоимость делают DAMM TetraFlex выгодным решением для создания систем профессиональной подвижной цифровой радиосвязи в масштабах предприятий различных отраслей промышленности: электроэнергетики, металлургии, машиностроительного и нефтеперерабатывающего комплекса, добывающих предприятий.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ СИСТЕМЫ DAMM TetraFlex

  • TEDS, TETRA, TETRA Simulcast, DMR Tier III, DMR Simulcast, ANALOG
  • 68-88, 136-174, 300-350, 350-470 и 800-870 МГц
  • индивидуальный вызов (дуплексный и полудуплексный);
  • экстренный индивидуальный вызов;
  • групповой вызов;
  • экстренный групповой вызов;
  • установление приоритета доступа;
  • служба передачи коротких сообщений;
  • соединение с ведомственной АТС (VoIP SIP 2.0 или E1 PRI ISDN EDSS1);
  • прослушивание обстановки вокруг радиоабонента (опция);
  • прослушивание переговоров абонентов между собой (опция)
  • пакетная передача данных. В режиме TEDS скорость передачи данных: до 512 кбит/с;
  • идентификация абонента;
  • шифрование TEA (опция, требующая лицензию на экспорт из ЕС);
  • сквозное шифрование E2E

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • распределенная архитектура без единой точки отказа;
  • установка оборудования на антенной опоре;
  • технология пакетной передачи со скоростью 10/100 Мбит/c (включая данные и голос (VoIP));
  • простая, легкая, не требующая больших затрат установка;
  • возможность подключения по LAN/WAN к диспетчерской консоли;
  • интерфейс для программирования приложений;
  • одновременная передачи голоса и данных;
  • возможность выхода во внешние телефонные сети и сети передачи данных.

Основные характеристики BS422

 Технические характеристики базовой радиостанции DAMM BS422
Размеры 333 х 246 х 200 мм
Вес 10.5 кг
Исполнение IP65
Напряжение питания 48 В
Диапазон рабочих температур –40...+50 °С
(термочехол: –70...50 °С)
Мощность передатчика 0.5...25 Вт (TETRA, TEDS)
0.5...50 Вт (DMR, Аналог)
Потребляемая мощность Определяется режимом работы (от 90 до 200 Вт при полной загрузке)
Диапазон рабочих частот
(прием / передача), МГц
68...82 / 73...87.5 (дуплекс 5 Мгц, ширина 2 МГц)
136...170 / 150...174 (дуплекс 4 / 9 Мгц, ширина 2 Мгц)
300...310 / 336...346 (дуплекс 36 Мгц, ширина 10 МГц)
350...360 / 360...370 (дуплекс 10 Мгц, ширина 5 МГц)
380...390 / 390...400 (дуплекс 10 Мгц, ширина 5 МГц)
412...417 / 422...427 (дуплекс 10 Мгц, ширина 5 МГц)
430...435 / 440...445 (дуплекс 10 Мгц, ширина 5 МГц)
450...460 / 460...470 (дуплекс 10 Мгц, ширина 5 МГц)
Режимы работы TETRA, TEDS, DMR Tier III, TETRA Simulcast, DMR Simulcast, ANALOG
Ширина полосы частот физического радиоканала до 300 кГц
Количество дуплексированных радиоканалов до 4
Дуплексный фильтр Встроенный
Разнесенный прием Поддерживается
Синхронизация Встроенный приемник ГЛОНАСС / GPS

Артикулы

BS422

Аксессуары и ЗИП

CS421 – Сумматор-делитель сигналов

2xCS421 – Сдвоенный сумматор-делитель сигналов
