CWR4xxHP4

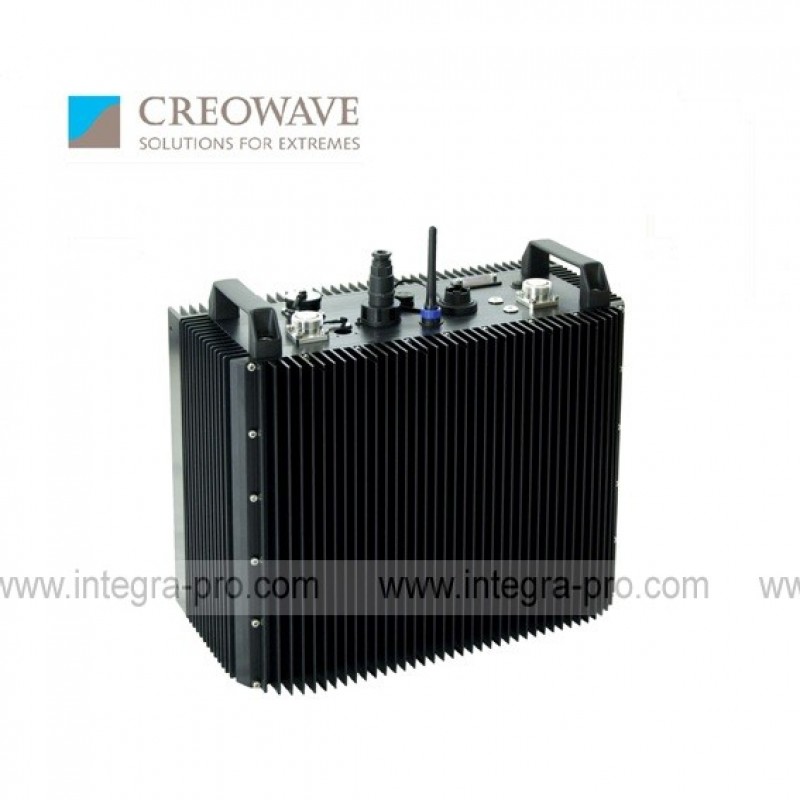

Creowave CWR4xxHP4 – гибридный (полосовой/ канальный) ретранслятор высокой мощности (+36/+36 дБм).
Описание

Гибридный ретранслятор TETRA высокой мощности CWRxxxHP4 предназначен для усиления и ретрансляции радиосигнала стандарта TETRA в зоны с проблемным радиопокрытием: здания, подвальные и полуподвальные помещения. Мощность в нисходящем канале до +36дБм. Мощность в восходящем канале до +36дБм.

Мощный гибридный ретранслятор CWRxxxHP4 сохраняет структуру сигнала TETRA, осуществляя передачу в сторону базовой радиостанции (восходящий канал) на частотах абонентских терминалов, а в сторону абонентских терминалов (нисходящий канал) в полосе базовой станции.

Ретранслятор TETRA CWRxxxHP3 может работать как в режиме полосового усиления, так и в канальном режиме (выборочное усиление до 4 несущих TETRA). Ретранслятор обеспечивает мощность нисходящего канала до +36дБм, а восходящего +36 дБм. Репитер обладает малыми габаритами и весом и легко монтируется в стесненных условиях.

Ретранслятор осуществляет автоматическую настройку восходящего / нисходящего каналов и может дополняться опциями по удаленному контролю и мониторингу.

Основные технические параметры:

Параметр

Значение

Диапазон частот

CWR380HP3

CWR385HP3

CWR410HP3

CWR412HP3

CWR415HP3

CWR455HP3



380–385 / 390–395 МГц

385–390 / 395–400 МГц

410–415 / 420–425 МГц

412–417 / 422–427 МГц

415–420 / 425–430 МГц

455–460 / 465–470 МГц

Максимальная мощность передачи в нисходящем канале

+36 дБм (1 несущая)

+33 дБм (2 несущих)

+30 дБм (4 несущих)

Максимальная мощность передачи в восходящем канале

+36 дБм

Напряжение питания

90-264 В переменного тока

Размеры (ШxГxВ)

420x320x215 мм

Вес

25 кг

Исполнение

Алюминиевый корпус, IP65

Усиление сигнала по восходящему и нисходящему каналам

50 - 85 дБ

Охлаждение

Конвекция

Крепление

Настенное

Диапазон рабочих температур

-30...+55 град

Диапазон температур хранения

-30...+70 град

Влажность по стандарту

ETSI EN 300 019-2-4

Соответствие стандартам

EN 301 489-18, EN 60 950, TS 101 789-1

Управление

Включение/выключение ВЧ, Усиление, ВКЛ/ВЫКЛ каналов, ВКЛ/ВЫКЛ фильтров
