PTToC Node

Программное обеспечение центрального сервера системы групповой диспетчерской сотовой связи. Автономная платформа без облачной подписки. Многоуровневая система резервирования. Расширяемая неблокируемая архитектура. Программируемый голосовой кодек для клиентских устройств: промышленный ACELP (TETRA 12 кбит/с) или G.711 (69 кбит/с). Интеграция в ведомственные телефонные сети, DMR, TETRA. Многоуровневая аутентификация пользователя и защита данных.

Описание

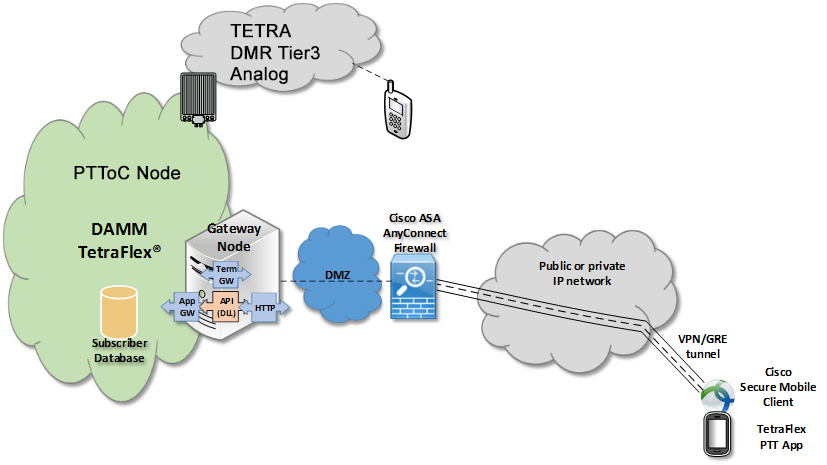

Основой системы Групповой диспетчерской сотовой связи (на базе PoC) является Узел (Node) связи без активных радиокомпонентов с программным обеспечением DAMM TetraFlex, устанавливаемым на стороне Заказчика совместно с периферийной инфраструктурой, обеспечивающей безопасность соединения и подключения клиентских устройств.


Функционал DAMM PTToC Node

Следующие службы доступны пользователям групповой диспетчерской сотовой связи DAMM (с учетом ресурсных ограничений публичных сетей операторов сотовой связи):

- индивидуальные вызовы терминал-терминал;

- групповые вызовы терминал-группа терминалов;

- диспетчерские вызовы на терминал или группу терминалов;

- локализация (позиционирование) абонентов с помощью диспетчерского пульта;

- работа через Wi-Fi или сотовые сети;

- многоуровневая аутентификация пользователей и защита данных;

- передача видеофайлов и видеопотоков с терминалов диспетчеру;

- аварийный вызов;

- формирование до 14 уровней приоритетов для пользователей;

- использование терминалов с назначенной кнопкой РТТ;

- запись служебных переговоров и экспорт на внешние носители (на выделенном закрытом ресурсе Заказчика);

- подключение к телефонной сети предприятия;

- переадресация вызовов внутри сети PTToC;

- низко скоростной промышленный кодек TETRA ACELP (12 кбит/с) на клиентских устройствах;


Ключевые параметры инфраструктуры DAMM PTToC Node

Инфраструктура строится по принципу MESH - без единой точки отказа, а число подключаемых клиентских терминалов определяется аппаратной частью наземной инфраструктуры.


Условные ограничения определяются лицензируемыми функциями, позволяющими определить следующие параметры сети PTToC:

- до 999 независимых узлов PTToC, каждый из которых может иметь независимую привязку к наземной инфраструктуре, набор лицензий, внешние интерфейсы;

- до 255 активных абонентов на каждую программную единицу/интерфейс с учетом доступного канала связи;

- лицензируемое число пользователей сети (абонентов):

а) до 50 абонентов;

б) до 100 абонентов;

в) до 250 абонентов;

г) до 500 абонентов;

д) до 1000 абонентов;

е) до 10000 абонентов;

ж) максимально до 150000 абонентов;

- до 25 независимых сегментов (серверов) записи переговоров;

- до 1000 независимых друг от друга организаций/подразделений внутри сети, связанных правилами и профилями;

- до 20 диспетчерских консолей на один Сегмент/Узел;


Дифференциация задач

Следует отметить, что отличительной особенностью DAMM PTToC Node является четкое разделение функций администратора и диспетчера.

Несмотря на то, что по решению Администратора Диспетчеру может быть дано право управления Реестром абонентов, в рамках своего Департамента (Организации, Подразделения), тем не менее Диспетчер выполняет именно управленческие функции. Для Диспетчера, имеющего опыт Администратора, предусмотрено отдельное расширение функционала.

К перечню функций Администратора относятся:

- формирование правил переадресации абонента;

- установка параметров приоритета абонентов;

- установка длительности нажатия клавиши РТТ абонентом (для ограничения случайного нажатия);

-  установка прав на выход в ведомственную телефонную сеть;


Защита данных

Защита клиентских данных от перехвата и подмены осуществляется посредством:

- персонального Ключа аутентификации,

- PIN кода,

А защита голосовых потоков и переговоров осуществляется посредством VPN туннеля на базе Cisco AnyConnect с шифрованием содержимого с требуемой глубиной.

В качестве межсетевого экрана необходимо использовать Cisco ASA 55xx, позволяющую создать индивидуальный клиентский пароль для формирования VPN туннеля. Стоит отметить, что Клиентское приложение VPN AnyConnect единственное протестированное приложение "не засыпающее" в терминалах Android.

Администрирование абонентской базы данных с установкой персональных параметров идентификации (PIN код, ключ аутентификации) возможно посредством программного обеспечения DAMM Network Management, входящего в состав базового пакета DAMM PTToC Node. Язык интерфейса - русский.


Успешные реализованные проекты PTToC

Компания DAMM представляет своим Заказчикам демонстрационные лицензии для тестирования технологии в рамках своей существующей инфраструктуры.

Успешной реализацией можно считать систему DAMM TetraFlex для аварийных служб и скорой помощи в провинции Ломбардия (Италия) где более 800 PTToC терминалов RugGear RG725 успешно эксплуатируются.


С чего начать?

Необходимый минимальный комплект для организации защищенной Групповой диспетчерской сотовой связи должен включать:

1. Сервер с резервным блоком питания, двумя жесткими дисками и RAID массивом;

2. Cisco AnyConnect VPN платформа в составе:

- межсетевой экран ASA 55xx необходимой производительности и с лицензией на удаленное подключение требуемого числа пользователей;

- VPN клиенты AnyConnect для клиентских устройств (устанавливаются);

- выделенное доменное имя и оформленный на него SSL сертификат;

- выделенный IP адрес для сервера и устойчивое подключение к сети Интернет со скоростью, пропорциональной прогнозируемому трафику.

3. Персональные сотовые телефоны с кнопкой РТТ.

Рекомендуемая модель RugGear RG725 к которой могут подключаться внешние аксессуары профессиональной радиосвязи (гарнитуры Motorola PMMN4022A и похожие совместимые).

Ознакомительное видео об использовании Ruggear RG725 с установленным приложением и клавишей PTT можно посмотреть здесь.

4. Набор необходимых лицензий (прав на использование программного обеспечения) в соответствие с поставленной задачей.


Для расширения функционала ГДСС возможно использование вспомогательных программных продуктов, не влияющих на работоспособность сети, но позволяющие получить дополнительный функционал:

- Регистратор переговоров DAMM LogServer;

- Диспетчерская консоль DAMM Dispatcher.

- Программное обеспечение Group Bridge для обеспечения связи с системами профессиональной радиосвязи DMR, TETRA, Аналог.

- Шлюз в телефонную сеть Заказчика по протоколу SIP 2.0 или PR ISDN EDSS1, позволяющий обеспечить полную интеграцию абонентов PTToC в ведомственный номерной план. Позволяет сформировать перенаправление вызова на стационарные служебные телефоны или телефоны заменяющего (дежурного) персонала.

Видео об инициализации готового приложения DAMM TetraFlex PTT доступно здесь.

Видео об использовании клавиши PTT приложения DAMM TetraFlex PTT доступно здесь.

Ознакомительный материал о передаче видеопотока с одного терминала Ruggear RG725 на другой через сеть оператора можно посмотреть здесь.
