AV4123

Базовая / Стационарная секторная антенна. Диапазон частот: 380… 400 МГц. Коэффициент усиления 11.5 дБи. ДН: 137 град. Вес: 11.5 кг. Размеры: 2200 х 400 х 260 мм.

Описание

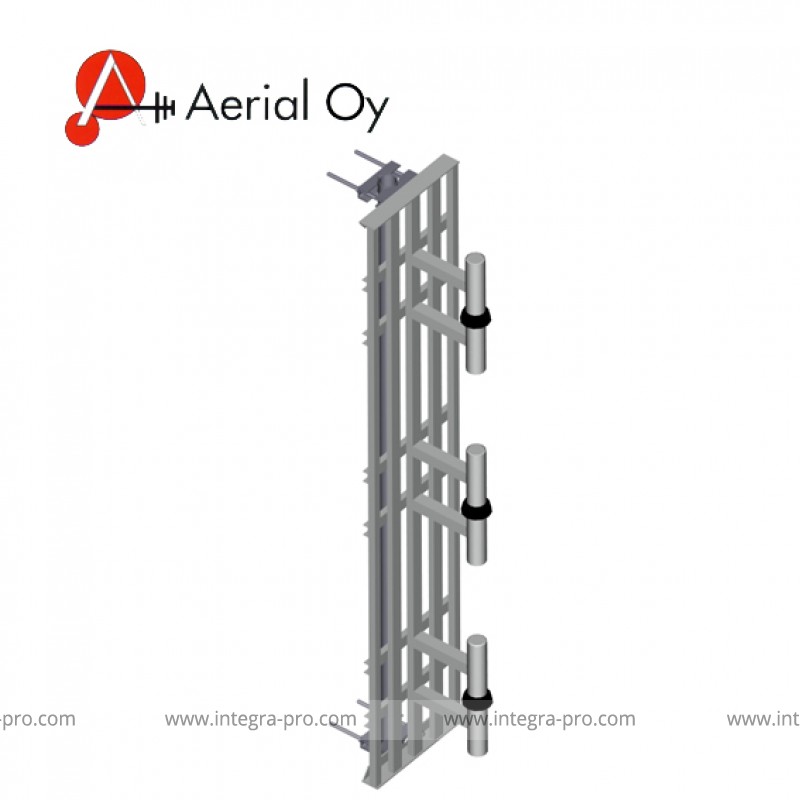

Облегченная конструкция из алюминия с защитным антикоррозионным покрытием.

Доступны различные диапазоны частот.

Антенна устойчива к порывам ветра до 55 м/с.

Крепление антенны - в комплекте.

Технические характеристики антенны AV4123:

Параметр Значение
Диапазон рабочих частот 380—400 МГц
Полоса частот 20 МГц
Волновое сопротивление 50 Ом
Заземление по постоянному току Да
КСВН (макс.) 1.3
Поляризация вертикальная
Коэффициент усиления 11.5 дБи

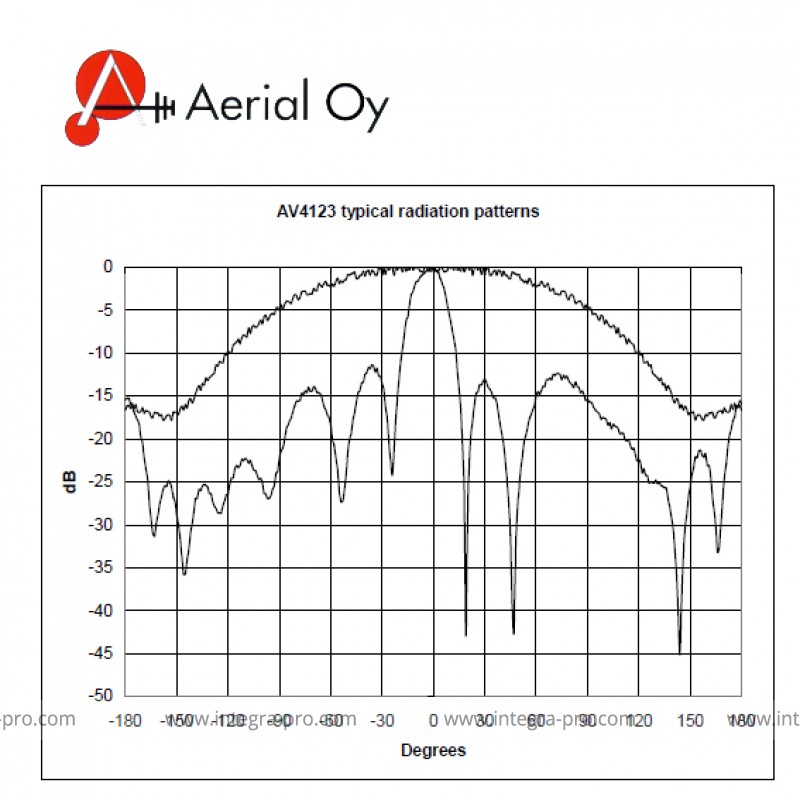

Ширина главного лепестка ДН в плоскости E 19°
Ширина главного лепестка ДН в плоскости H 137°
Наклон ДН нет
Отношение уровней сигнала вперед/назад 15 дБ
Длительная мощность (макс.) 0,5 кВт
Тип разъема 7/16- или N- female
Рабочая ветровая нагрузка 40 м/с
Предельная ветровая нагрузка 55 м/с
Ветровая площадь 0,7 м2
Размеры (В x Ш х Г) 2200 x 400 х 260 мм
Масса 11.5 кг
Способ монтажа на трубу Ø30...115 мм
Материалы алюминий
